Questo capitolo mostra una panoramica dei LED e delle connessioni sul router.

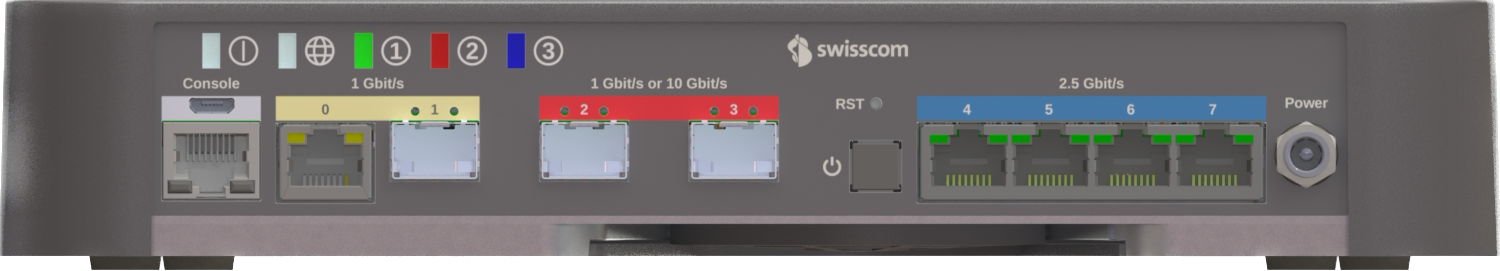

Struttura e connessioni​

Numero interfacciaEtichetta DashboardTipo di portaUtilizzo
ConsoleConsoleConsole serialeInterfaccia console seriale
RST-Pulsante ResetUtilizzato per resettare il router (meno di 5s: riavvio, più di 10s: ripristino impostazioni di fabbrica). Il reset del router interromperà i servizi. Prestare attenzione quando si decide di premere questo pulsante.
0GE01000BASE-TInterfaccia WAN utilizzata per Mobile Access, Mobile Backup o Application Based Routing (ABR)
1GE1SFPPorta disabilitata e non in uso
2GE2SFPInterfaccia WAN per connettività DSL, FTTH o FTTO
3GE3SFPInterfaccia LAN ottica Layer 3
42.5GE42.5GBASE-TInterfaccia LAN Layer 2
52.5GE52.5GBASE-TInterfaccia LAN Layer 2
62.5GE62.5GBASE-TInterfaccia LAN Layer 2
72.5GE72.5GBASE-TInterfaccia LAN Layer 2

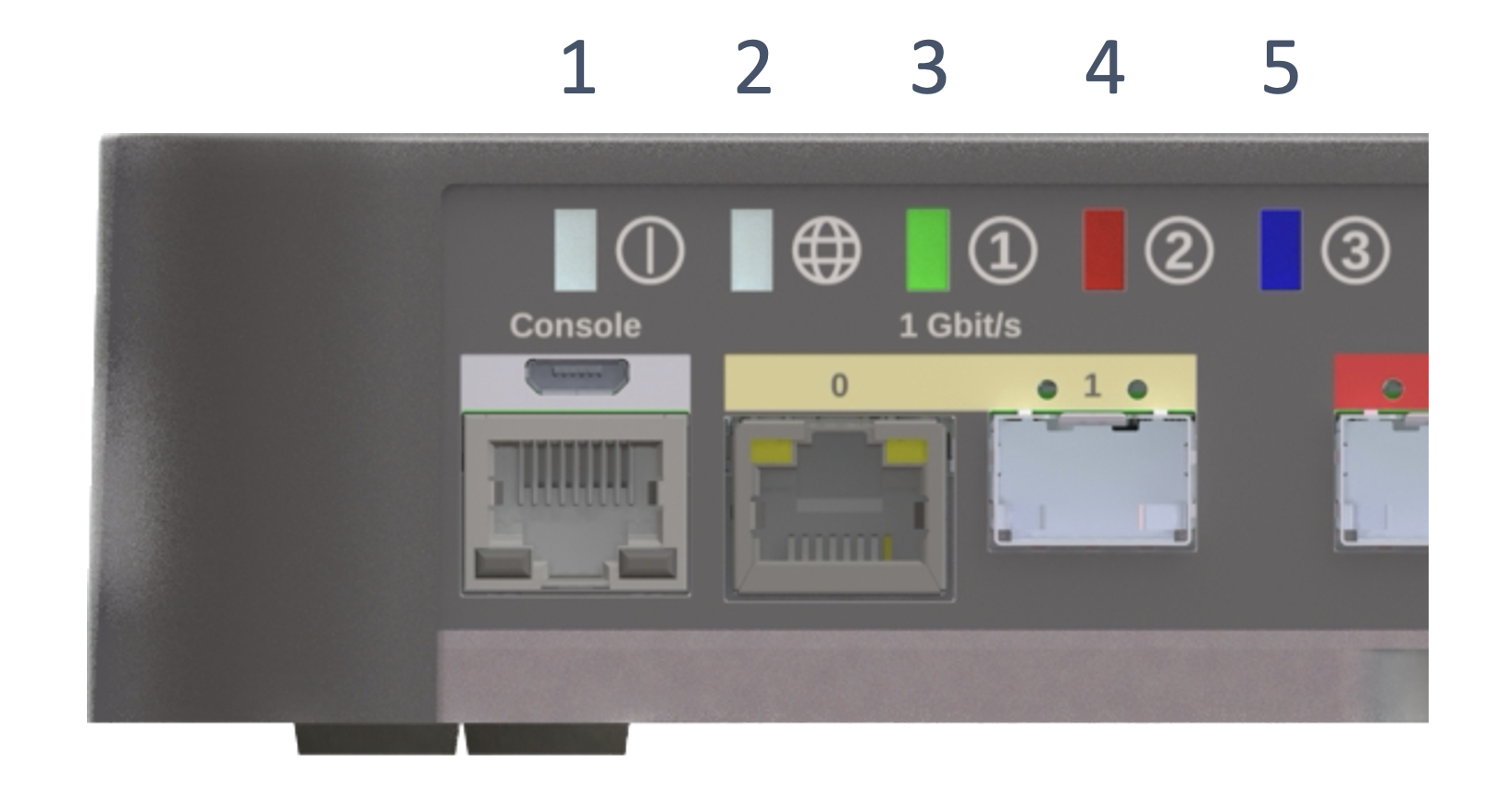

Descrizione dei LED​

LED stato sistema (LED 1)​

ColoreDescrizione
Bianco fissoIl sistema funziona correttamente
Ambra lampeggiamento lentoIl sistema si sta accendendo o riavviando
Rosso fissoMessaggio di errore che indica un grave problema software
Rosso/Ambra lampeggiamento rapidoMessaggio di errore che indica un grave difetto hardware
Ambra fissoAvviso di sistema (es. CPU anomala, utilizzo memoria, temperatura troppo alta, ventola)
SpentoIl software di sistema non è in esecuzione o si sta resettando

Stato WAN (LED 2)​

ColoreDescrizione
BiancoIl servizio di rete è stato stabilito
RossoIl servizio di rete non è disponibile (corretto in caso di Mobile Access)
GialloLink Layer 1 attivo ma connettività di rete non disponibile

Stato servizio (LED 3, 4 e 5)​

ColoreDescrizione
BiancoNessun servizio configurato
RossoServizio non in esecuzione
VerdeServizio in esecuzione
