Huawei AR6280

Questo capitolo mostra una panoramica dei LED e delle connessioni sul router.

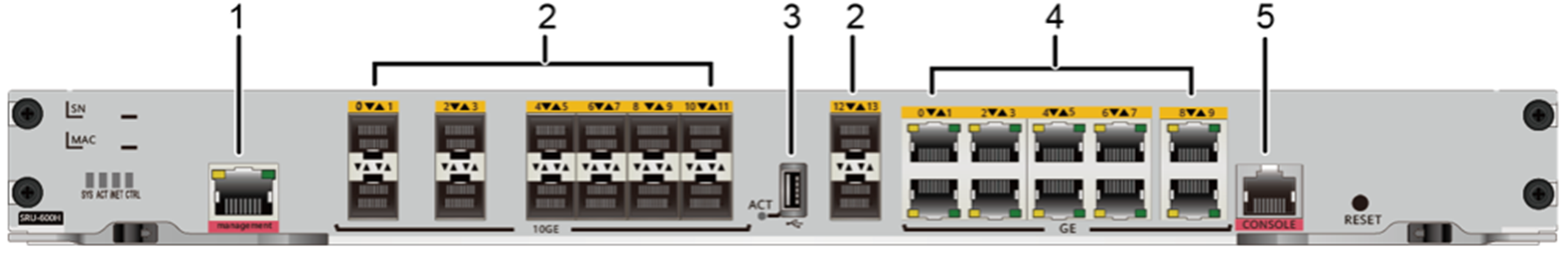

Struttura e connessioni

Numero interfaccia/e	Descrizione	Nota
1	Interfaccia GE di gestione	Tipo di connettore RJ45 Questa interfaccia deve essere utilizzata per il processo Zero Touch Provisioning (ZTP) durante l'installazione.
2	Interfacce WAN/LAN: quattordici interfacce ottiche 10GE.	Tipo di connettore LC/PC Moduli ottici 10G o GE (SFP+ o SFP) possono essere inseriti in queste quattordici interfacce ottiche. Le interfacce 12 e 13 non possono essere utilizzate come interfacce LAN! L'interfaccia 12 è riservata per ABR (in caso di larghezze di banda ABR superiori a 1 Gbit/s) L'interfaccia 13 viene utilizzata come uplink WAN Le interfacce 8 e 9 possono essere utilizzate come porte di link aggregation (LAG) Le interfacce 10 e 11 sono riservate per essere utilizzate per il sync link in caso di EC-XL con sync link
3	Interfaccia USB 2.0 (non in uso)
4	Interfacce LAN: dieci interfacce elettriche Gigabit Ethernet	Tipo di connettore RJ45 La porta GE9 è riservata per l'uso come porta WAN per ABR (Application Based Routing) o Mobile Backup.
5	Porta console Ethernet	Tipo di connettore RJ45

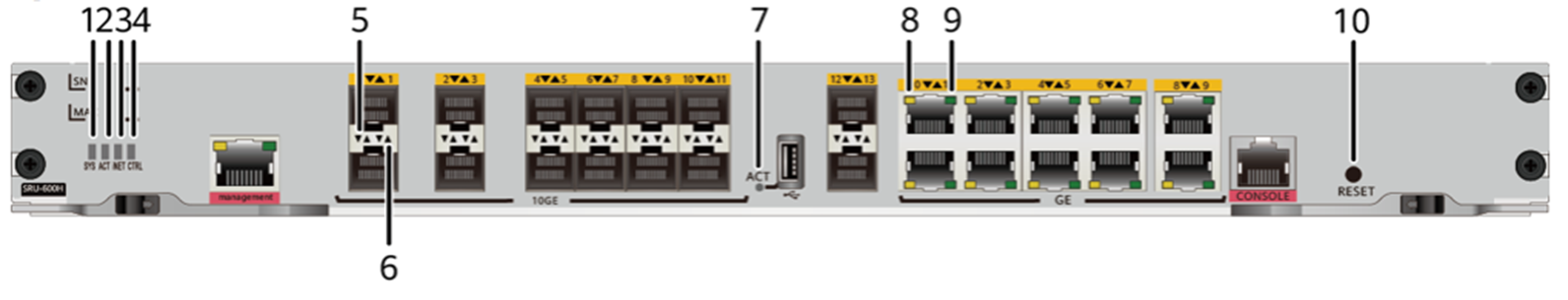

Descrizione dei LED

Numero	Indicatore	Colore	Descrizione
1	SYS	Verde (stato normale)	Lampeggiamento lento: il sistema funziona correttamente. Lampeggiamento rapido: il sistema si sta accendendo o riavviando.
		rosso	Acceso fisso: si è verificato un guasto che influisce sui servizi e non può essere corretto automaticamente. Il guasto deve essere corretto manualmente.
		spento	Il software di sistema non è in esecuzione o si sta resettando.
2	ACT (stato attivo/standby)	Verde (stato normale)	Acceso fisso: la Switch and Router Unit (SRU) è in stato attivo.
		spento	La SRU è in stato standby.
3	iNET	Verde (stato normale)	Acceso fisso: il servizio di rete è stato stabilito.
		spento	Il servizio di rete non è disponibile.
4	CRTL	Verde	Acceso fisso: il controller SDWAN sta gestendo il router.
		spento	Il controller SDWAN non gestisce il router.
5	Indicatore ACT dell'interfaccia ottica 10GE	giallo	Lampeggiante: i dati vengono trasmessi o ricevuti sull'interfaccia.
		spento	Nessun dato viene trasmesso o ricevuto sull'interfaccia.
6	Indicatore Link dell'interfaccia ottica 10GE	Verde	Acceso fisso: un collegamento è stato stabilito sull'interfaccia
		spento	Nessun collegamento è stato stabilito sull'interfaccia.
7	ACT (USB)	spento	Non in uso
8	Indicatore ACT dell'interfaccia elettrica GE	giallo	Lampeggiante: i dati vengono trasmessi o ricevuti sull'interfaccia.
		spento	Nessun dato viene trasmesso o ricevuto sull'interfaccia.
9	Indicatore Link dell'interfaccia elettrica GE	Verde	Acceso fisso: un collegamento è stato stabilito sull'interfaccia
		spento	Nessun collegamento è stato stabilito sull'interfaccia.
10	Pulsante RESET	Questo pulsante viene utilizzato per resettare il router. Per resettare il router, tenere premuto il pulsante per almeno 5 secondi. Per resettare e ripristinare le impostazioni di FABBRICA del router, tenere premuto il pulsante per almeno 30 secondi. Il reset del router interromperà i servizi. Prestare attenzione se si decide di premere questo pulsante.
