Opzione: Installazione Application Based Routing (ABR)
Installazione fisica
Per la messa in servizio di ABR, deve essere disponibile una connessione Internet, ordinata separatamente, presso la sede EC-M o EC-L. Come connessioni Internet sono ammesse solo EC-XS o Business Internet di Swisscom. Una sede EC-XL deve sempre disporre di due connessioni Internet.
A seconda del modello di router EC-M/L/XL, collegare le connessioni Internet al router come segue:
- AR657W
- AR6280
- AR8140
- Business Box
Router AR657W
La porta GE8 del router viene utilizzata per ABR. Pertanto, non deve essere utilizzata come porta LAN ottica. Tuttavia, se la porta GE8 è già utilizzata come porta LAN ottica, deve prima essere sbloccata prima di poter mettere in funzione ABR.
Collegare la porta GE8 sinistra (connettore RJ45) con un cavo Ethernet (non incluso) a una porta LAN del router EC-XS o Business Internet. Il LED della porta GE8 sulla parte anteriore del router deve ora lampeggiare in verde.

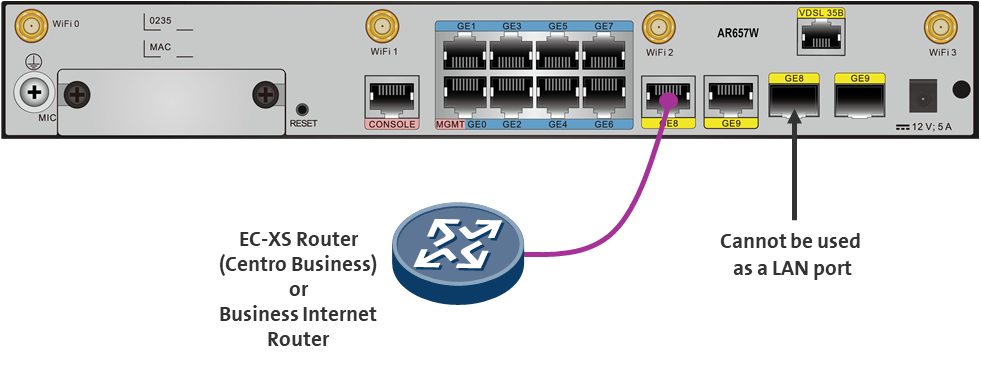

Collegamento ABR su AR657W
Router AR6280
La porta GE9 del router viene utilizzata per larghezze di banda ABR fino a 1 Gbit/s. Collegare questa porta GE9 (connettore RJ45) con un cavo Ethernet (non incluso) a una porta LAN del router EC-XS o Business Internet. Il LED ACT della porta GE9 deve ora lampeggiare in giallo.

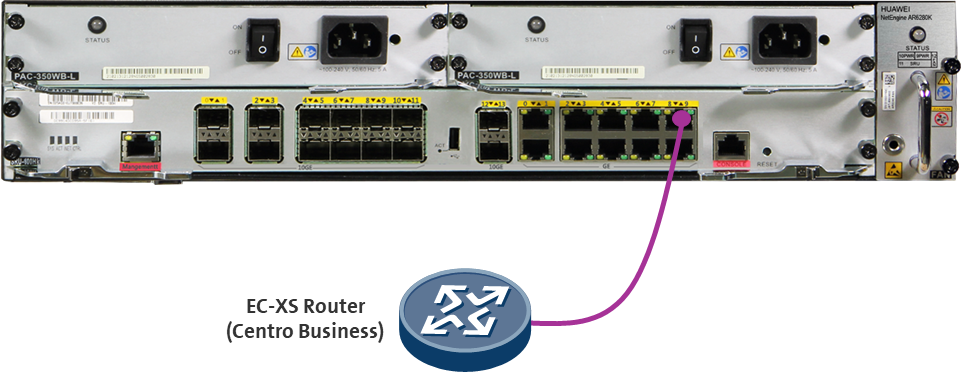

Collegamento ABR 1Gbit/s su AR6280
Per larghezze di banda ABR superiori a 1 Gbit/s viene utilizzata la porta 10G 12 del router. Inserire l'SFP ordinato separatamente nella porta 10G 12. Collegare questa porta 10G 12 a una porta LAN del router Business Internet utilizzando un cavo Ethernet ottico (SFP e cavo non inclusi). Il LED ACT della porta 10G 12 dovrebbe ora lampeggiare in giallo.

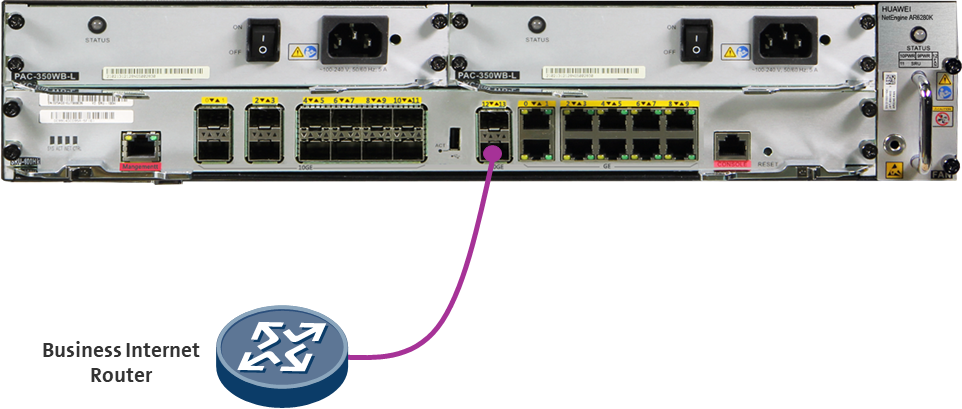

Collegamento ABR 10Gbit/s su AR6280
Solo la porta GE9 o la porta 10G 12 può essere utilizzata per ABR. Entrambe le porte non sono disponibili come porte LAN.
In una sede EC-XL, entrambi i router devono essere collegati a una connessione EC-XS o Business Internet come descritto in precedenza.
Router AR8140
La porta 10G 8 del router viene utilizzata per larghezze di banda ABR fino a 10 Gbit/s. Inserire l'SFP ordinato separatamente nella porta 10G 8. Collegare questa porta 10G 8 con un cavo Ethernet ottico (cavo non incluso) a una porta LAN del router EC-XS o Business Internet. Il LED dell'interfaccia della porta 10G 8 deve ora lampeggiare in giallo.

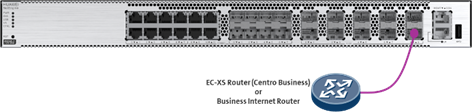

Collegamento ABR (10Gbit/s o 1Gbit/s) su AR8140
Solo la porta 10G 8 può essere utilizzata per ABR. La larghezza di banda della porta (1Gbit/s o 10Gbit/s) e la tecnologia di accesso (rame o fibra) è determinata dall'SFP inserito.
In una sede EC-XL, entrambi i router devono essere collegati a una connessione EC-XS o Business Internet come descritto sopra.
Business Box

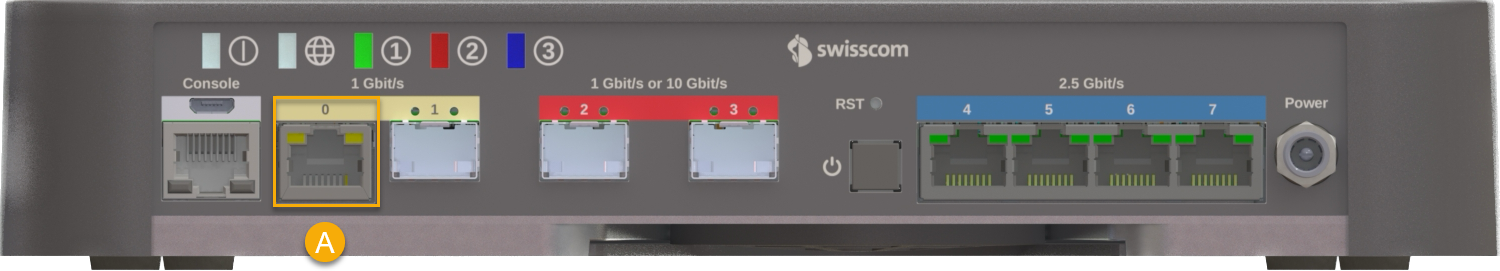

La porta GE0 (A) del router viene utilizzata per larghezze di banda ABR fino a 1 Gbit/s. Collegare la porta GE0 (connettore RJ45) con un cavo Ethernet (non incluso) a una porta LAN del router EC-XS o Business Internet. Il LED dell'interfaccia di rete della porta GE0 deve ora lampeggiare in verde.
In una sede EC-XL, entrambi i router devono essere collegati a una connessione EC-XS o Business Internet come descritto sopra.
Configurazione nel Dashboard
Per indicazioni su come configurare ABR nel Dashboard Enterprise Connect, fare riferimento alle seguenti istruzioni.
