Opzione: Mobile Backup

Per la messa in servizio di Mobile Backup, l'opzione Mobile Backup deve essere ordinata presso la sede EC-M o EC-L.

Installazione del ricevitore 5G (uguale per tutti i router)​

  1. Collegare l'alimentatore e il ricevitore 5G utilizzando il cavo ETH da 3m fornito.

  2. Collegare l'alimentatore a una presa di corrente vicino a una finestra.

  3. Aprire la finestra. Tenere il ricevitore 5G con il logo Nokia rivolto verso l'esterno e premere il pulsante di misurazione. Utilizzare i LED per trovare il posizionamento ottimale.

    • LED bianco lampeggiante → Aggiornamento software in corso. Non scollegare il dispositivo.
    • LED verde lampeggiante → il dispositivo si sta avviando
      LED verde fisso → Connessione molto buona. È possibile installare il ricevitore 5G qui.
    • LED giallo fisso → Connessione accettabile e installazione possibile.
      Si potrebbe considerare di testare altre finestre per un segnale migliore (verde).
    • LED rosso fisso → Connessione debole. Scegliere una posizione di installazione diversa.
    • LED rosso lampeggiante → Nessuna connessione. Scegliere una posizione di installazione diversa.

  4. Posizionare il supporto sul lato esterno della finestra. Pulire la superficie con le salviette detergenti fornite prima di rimuovere la pellicola protettiva. Premere il supporto saldamente e uniformemente per 60 secondi.

  5. Inserire il ricevitore 5G (logo Nokia rivolto verso l'esterno) nel supporto ("click").

  6. Far passare il cavo sotto la finestra e fissarlo al telaio della finestra utilizzando la fascetta.

A seconda del modello di router EC-M/L, installare il ricevitore 5G fornito come segue.

Router AR657W​

La porta GE8 del router viene utilizzata per ABR o Mobile Backup. Questa porta non può essere utilizzata contemporaneamente come porta LAN ottica. Se la porta GE8 è già configurata come porta LAN ottica, deve prima essere disattivata prima di poter utilizzare Mobile Backup.

Collegare la porta GE8 sinistra (interfaccia RJ45) con un cavo Ethernet (incluso) al ricevitore 5G. Il LED della porta GE8 sulla parte anteriore del router deve ora lampeggiare in verde. Se tra il router e il ricevitore 5G viene utilizzato uno switch, la VLAN 699 deve essere abilitata sulla porta scelta.

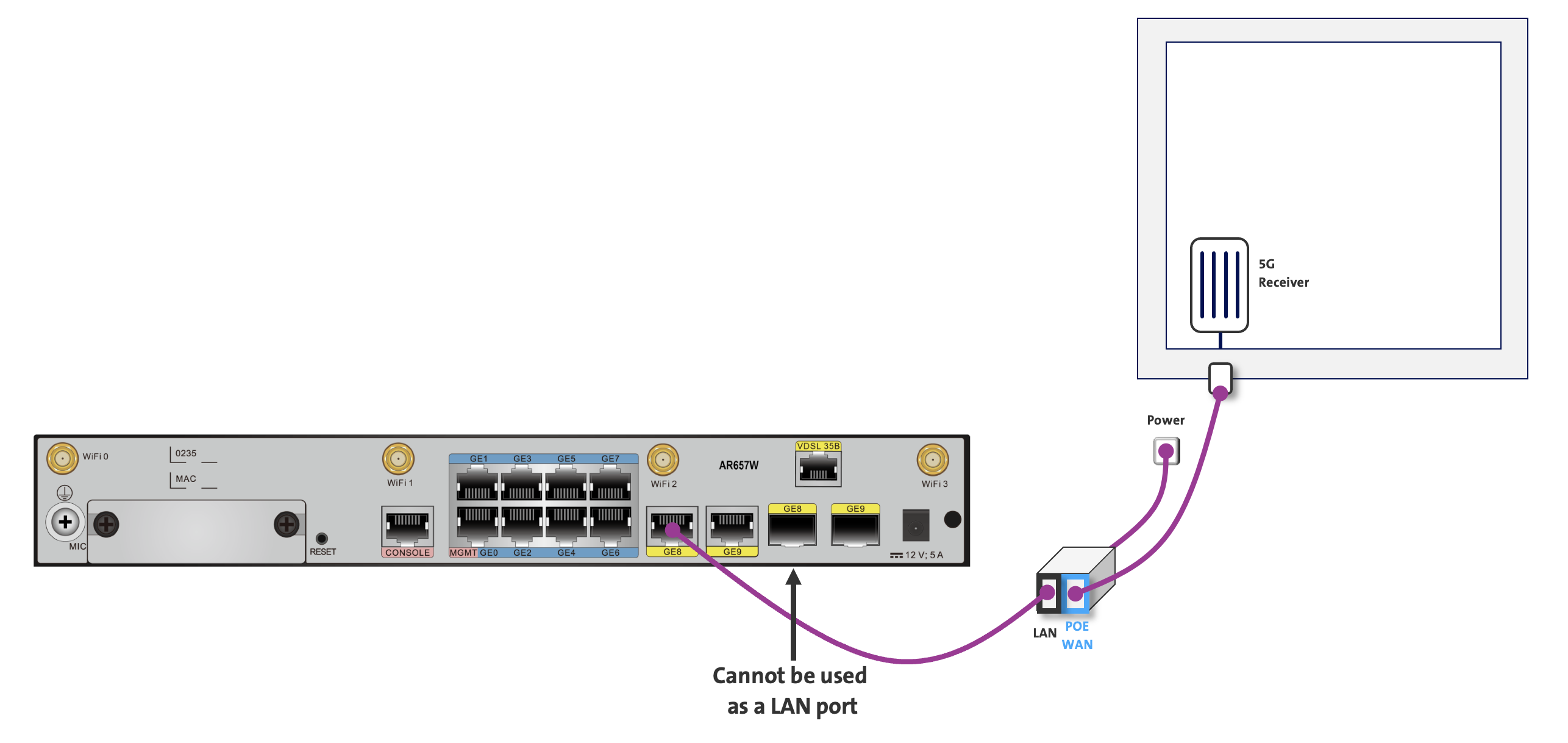

Collegamento Mobile Backup all'AR657W
