Huawei AR657W

Questo capitolo mostra una panoramica dei LED e delle connessioni sul router.

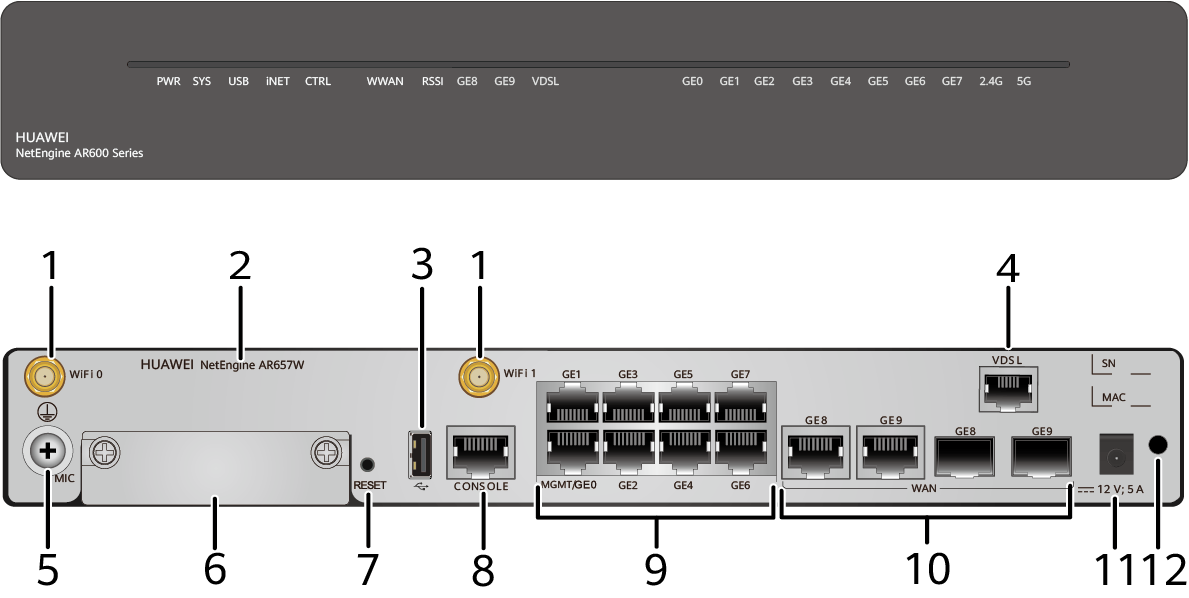

Struttura e connessioni

Numero interfaccia/e	Descrizione	Nota
1	Due interfacce antenna Wi-Fi (non in uso)
2	Serigrafia modello prodotto
3	Un'interfaccia USB 2.0 (non in uso)
4	Interfaccia WAN VDSL	Utilizzata per collegare la linea WAN DSL
5	Punto di messa a terra
6	Uno slot MIC (non in uso)
7	Pulsante RESET	Questo pulsante viene utilizzato per ripristinare le impostazioni di fabbrica del router. Il reset del router interromperà i servizi e sarà necessario ripetere il processo ZTP. Pertanto prestare attenzione se si decide di premere questo pulsante! Per resettare e ripristinare le impostazioni di FABBRICA, tenere premuto il pulsante per almeno 30 secondi.
8	Interfaccia console
9	Interfacce LAN: otto interfacce elettriche GE	GE0 è anche la porta di gestione utilizzata per il Zero Touch Provisioning (ZTP) durante la fase di installazione. GE6 e GE7 sono riservate per essere utilizzate per il sync link in caso di EC-XL con sync link.
10	Interfacce WAN: due interfacce combo GE	Un'interfaccia combo GE è composta da un'interfaccia Ethernet ottica e un'interfaccia Ethernet elettrica sul pannello. Le due interfacce hanno una sola interfaccia di inoltro interna. Quando una delle interfacce Ethernet è in funzione, l'altra interfaccia viene disattivata. GE8 può essere utilizzata come porta LAN ottica quando non è in uso come porta WAN per Application Based Routing o connettività Mobile Backup. GE9 viene utilizzata per la connettività WAN in fibra.
11	Presa di alimentazione
12	Aggancio per fascetta di fissaggio cavo di alimentazione	Inserire una fascetta di fissaggio del cavo di alimentazione in questo aggancio per fissare il cavo di alimentazione.

informazioni

Il router AR657W non supporta la link aggregation (LAG)

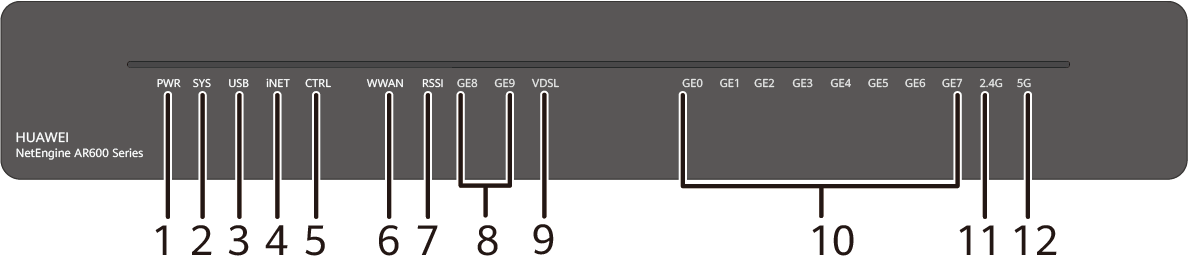

Descrizione dei LED

Numero	Indicatore	Colore	Descrizione
1	PWR	Verde	Acceso fisso: l'alimentazione del router è normale.
		spento	Il router è spento.
2	SYS	verde	Lampeggiamento lento verde: il router funziona correttamente. Lampeggiamento rapido verde: il router si sta accendendo o riavviando.
		rosso	Rosso fisso: si è verificato un guasto che influisce sui servizi e non può essere corretto automaticamente. Il guasto deve essere corretto manualmente.
		spento	Il software del router non è in esecuzione o si sta resettando.
3	USB	non in uso
4	iNET	verde	Acceso fisso: il servizio di rete è stato stabilito.
		spento	Il servizio di rete non è disponibile.
5	CTRL	verde	Acceso fisso: il controller SDWAN ha gestito il router.
		spento	Il controller SDWAN non gestisce il router.
6	WWAN	non in uso
7	RSSI	non in uso
8	GE8 a GE9	verde	Acceso fisso: un collegamento è stato stabilito sulla corrispondente interfaccia combo GE. Lampeggiante: i dati vengono trasmessi o ricevuti sulla corrispondente interfaccia combo GE
		spento	Nessun collegamento stabilito sulla corrispondente interfaccia GE.
9	GE0 a GE7	verde	Acceso fisso: un collegamento è stato stabilito sulla corrispondente interfaccia LAN. Lampeggiante: i dati vengono trasmessi o ricevuti sulla corrispondente interfaccia LAN.
		spento	Nessun collegamento stabilito sulla corrispondente interfaccia LAN.
10	2.4G	non in uso
11	5G	non in uso
