Huawei AR8140

Questo capitolo mostra una panoramica dei LED e delle connessioni sul router.

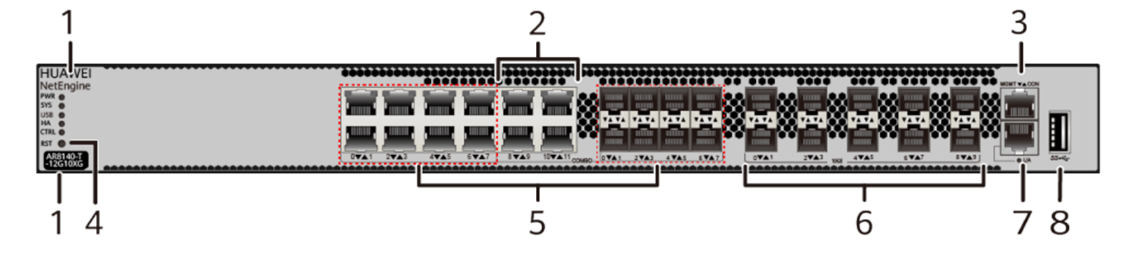

Struttura e connessioni

Numero interfaccia/e	Descrizione	Nota
2	Interfacce WAN/LAN: quattro interfacce elettriche GE (GE8 a GE11)	Utilizzate come interfacce LAN GE Tipo di connettore RJ45
3	Interfaccia console	Tipo di connettore RJ45
4	Pulsante RESET	Questo pulsante viene utilizzato per resettare il router. Per resettare e ripristinare le impostazioni di FABBRICA del router, tenere premuto il pulsante per almeno 10 secondi. Per riavviare il router, tenere premuto il pulsante per meno di 5 secondi. Il reset del router interromperà i servizi. Prestare attenzione quando si decide di premere questo pulsante.
5	Interfacce LAN: otto interfacce combo GE (GE0 a GE7)	Utilizzate come interfacce LAN Tipo di connettore LC/PC o RJ45 (porta combo) Un'interfaccia combo GE è composta da un'interfaccia Ethernet ottica e un'interfaccia Ethernet elettrica sul pannello. Le due interfacce hanno una sola interfaccia di inoltro interna. Quando una delle interfacce Ethernet è in funzione, l'altra interfaccia viene disattivata. Moduli ottici GE (SFP) possono essere inseriti nelle otto interfacce ottiche.
6	Interfacce WAN/LAN: dieci interfacce ottiche 10GE (10GE0 a 10GE9)	Tipo di connettore LC/PC Moduli ottici 10G o GE (SFP+ o SFP) possono essere inseriti in queste dieci interfacce ottiche. Le interfacce 8 e 9 non possono essere utilizzate come interfacce LAN! L'interfaccia 8 è riservata per ABR o Mobile Backup. L'interfaccia 9 viene utilizzata come uplink WAN. Le interfacce 4 e 5 possono essere utilizzate come porte di link aggregation (LAG). Le interfacce 6 e 7 sono riservate per essere utilizzate per il sync link in caso di EC-XL con sync link.
7	Interfaccia di gestione	Tipo di connettore RJ45 Questa interfaccia deve essere utilizzata per il processo Zero Touch Provisioning (ZTP) durante l'installazione.
8	Interfaccia USB 3.0 (non in uso)

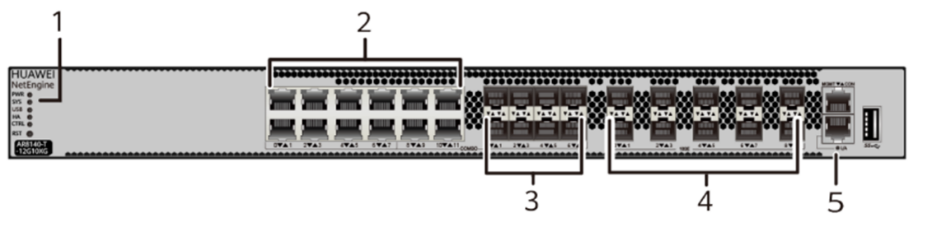

Descrizione dei LED

Numero	Indicatore	Colore	Descrizione
1	PWR	Verde (stato normale)	Acceso fisso: il router è alimentato normalmente dal modulo di alimentazione integrato.
		spento	Il router non è acceso.
	SYS	Verde (stato normale)	Lampeggiamento lento: il sistema funziona correttamente. Lampeggiamento rapido: il sistema si sta accendendo o riavviando.
		rosso	Acceso fisso: si è verificato un guasto che influisce sui servizi e non può essere corretto automaticamente. Il guasto deve essere corretto manualmente.
		--	Spento: il software di sistema non è in esecuzione o si sta resettando.
	HA (solo per EC-XL)	Verde (stato normale)	Acceso fisso: il dispositivo funziona come dispositivo master nello scenario di hot backup a doppio sistema. Lampeggiante: il dispositivo funziona come dispositivo slave nello scenario di hot backup a doppio sistema.
		rosso	Acceso fisso: il dispositivo è guasto nello scenario di hot backup a doppio sistema.
		spento	La funzione attivo/standby è disabilitata.
	CRTL	Verde	Acceso fisso: il controller SDWAN ha gestito il router.
		spento	Il controller SDWAN non gestisce il router.
2	Indicatori interfaccia elettrica GE (GE0 a GE11)	verde	Acceso fisso: i dati vengono trasmessi o ricevuti sulla corrispondente interfaccia elettrica GE. Lampeggiante: i dati vengono trasmessi o ricevuti sulla corrispondente interfaccia elettrica GE.
		spento	Nessun collegamento stabilito sulla corrispondente interfaccia elettrica GE.
3	Indicatori interfaccia ottica GE (GE0 a GE7)	verde	Acceso fisso: i dati vengono trasmessi o ricevuti sulla corrispondente interfaccia ottica GE Spento: nessun collegamento stabilito sulla corrispondente interfaccia ottica GE.
		giallo	Lampeggiante: i dati vengono trasmessi o ricevuti sulla corrispondente interfaccia ottica GE. Spento: nessun dato viene trasmesso o ricevuto sulla corrispondente interfaccia ottica GE.
4	Indicatori interfaccia ottica 10GE (10GE0 a 10GE9)	Verde	Acceso fisso: un collegamento è stato stabilito sulla corrispondente interfaccia 10GE. Spento: nessun collegamento stabilito sulla corrispondente interfaccia ottica 10GE.
		giallo	Lampeggiante: i dati vengono trasmessi o ricevuti sulla corrispondente interfaccia elettrica 10GE. Spento: nessun dato viene trasmesso o ricevuto sulla corrispondente interfaccia ottica GE.
5	Indicatore interfaccia di gestione	verde	Acceso fisso: un collegamento è stato stabilito sulla corrispondente interfaccia. Lampeggiante: i dati vengono trasmessi o ricevuti sulla corrispondente interfaccia.
		--	Nessun collegamento stabilito sulla corrispondente interfaccia.
