Business Box
Dieses Kapitel zeigt eine Übersicht der LEDs und Anschlüsse am Router.

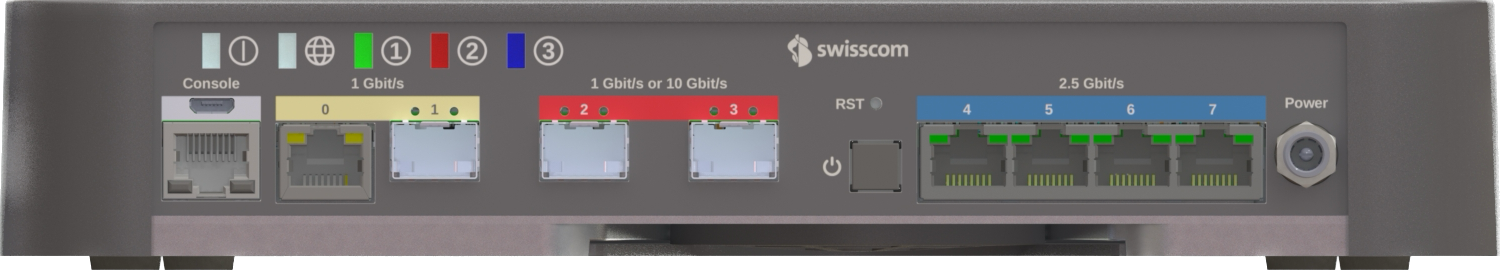

Aufbau und Anschlüsse
| Schnittstellennummer | Dashboard-Bezeichnung | Port-Typ | Verwendung |
|---|---|---|---|
| Console | Console | Serielle Konsole | Serielle Konsolenschnittstelle |
| RST | - | Reset-Taste | Dient zum Zurücksetzen des Routers (weniger als 5s: Neustart, mehr als 10s: Werkseinstellungen). Das Zurücksetzen des Routers unterbricht die Services. Seien Sie vorsichtig bei der Entscheidung, diese Taste zu drücken. |
| 0 | GE0 | 1000BASE-T | WAN-Schnittstelle für Mobile Access, Mobile Backup oder Application Based Routing (ABR) |
| 1 | GE1 | SFP | Port deaktiviert und nicht in Verwendung |
| 2 | GE2 | SFP | WAN-Schnittstelle für DSL-, FTTH- oder FTTO-Konnektivität |
| 3 | GE3 | SFP | Optische Layer-3-LAN-Schnittstelle |
| 4 | 2.5GE4 | 2.5GBASE-T | Layer-2-LAN-Schnittstelle |
| 5 | 2.5GE5 | 2.5GBASE-T | Layer-2-LAN-Schnittstelle |
| 6 | 2.5GE6 | 2.5GBASE-T | Layer-2-LAN-Schnittstelle |
| 7 | 2.5GE7 | 2.5GBASE-T | Layer-2-LAN-Schnittstelle |

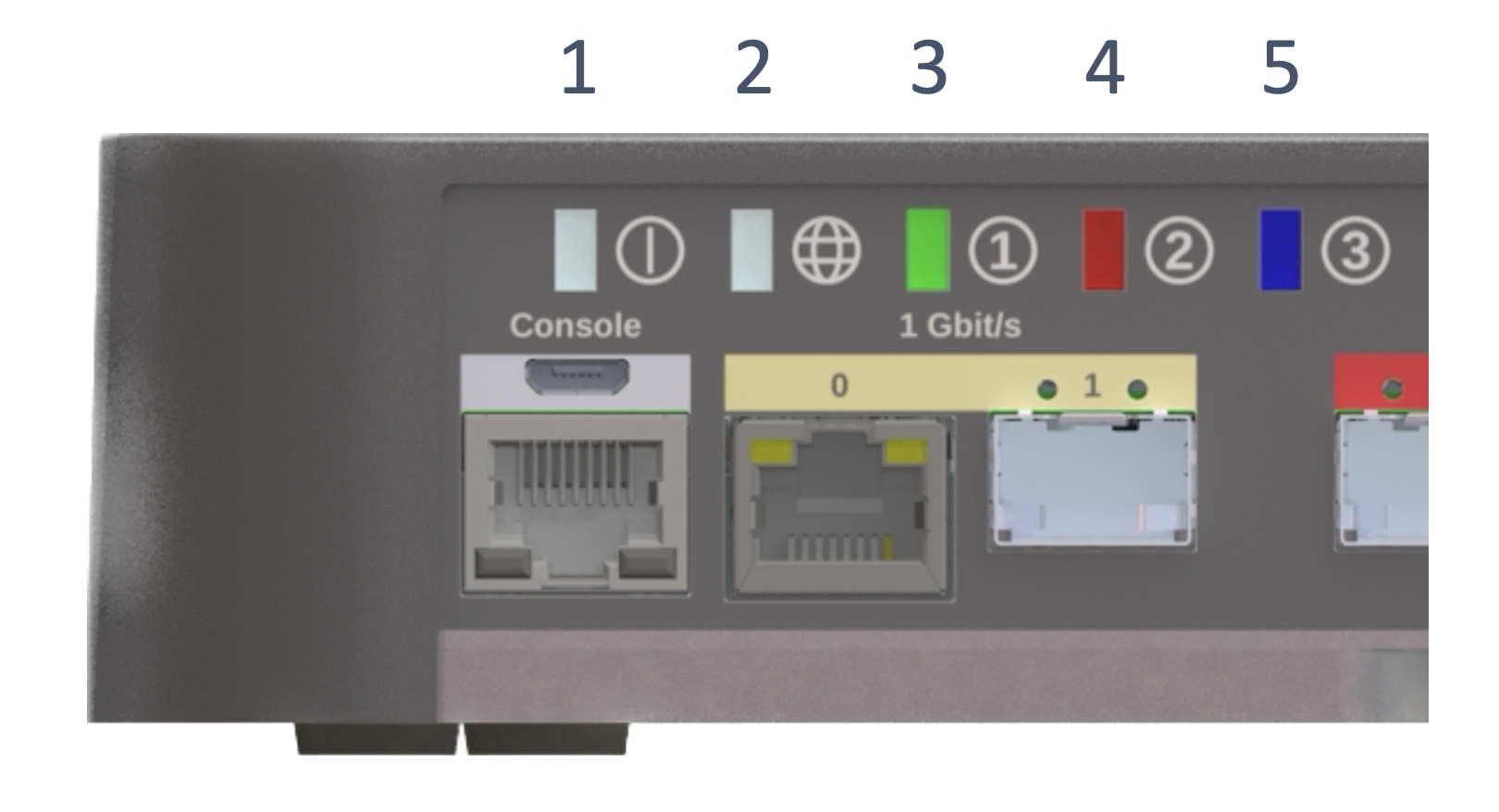

Beschreibung der LEDs
Systemstatus-LED (LED 1)
| Farbe | Beschreibung |
|---|---|
| Dauerhaft weiss | Das System läuft ordnungsgemäss |
| Langsam blinkend orange | Das System wird hochgefahren oder neu gestartet |
| Dauerhaft rot | Fehlermeldung, die auf ein schwerwiegendes Softwareproblem hinweist |
| Schnell blinkend rot/orange | Fehlermeldung, die auf einen schwerwiegenden Hardwaredefekt hinweist |
| Dauerhaft orange | Systemwarnung (z.B. ungewöhnliche CPU-, Speicherauslastung, zu hohe Temperatur, Lüfter) |
| Aus | Die Systemsoftware läuft nicht oder wird zurückgesetzt |
WAN-Status (LED 2)
| Farbe | Beschreibung |
|---|---|
| Weiss | Der Netzwerkdienst wurde aufgebaut |
| Rot | Der Netzwerkdienst ist nicht verfügbar (korrekt bei Mobile Access) |
| Gelb | Layer-1-Link aktiv, aber Netzwerkkonnektivität nicht verfügbar |
Service-Status (LED 3, 4 & 5)
| Farbe | Beschreibung |
|---|---|
| Weiss | Kein Service bereitgestellt |
| Rot | Service läuft nicht |
| Grün | Service läuft |
