Option: Mobile Backup

Für die Inbetriebnahme von Mobile Backup muss die Mobile Backup Option am EC-M oder EC-L Standort bestellt werden.

Installation des 5G-Empfängers (gleich für alle Router)​

  1. Verbinden Sie das Netzteil und den 5G-Empfänger mit dem mitgelieferten 3m ETH-Kabel.

  2. Stecken Sie das Netzteil in eine Steckdose in der Nähe eines Fensters.

  3. Öffnen Sie das Fenster. Halten Sie den 5G-Empfänger mit dem Nokia-Logo nach aussen und drücken Sie die Messtaste. Nutzen Sie die LEDs, um die optimale Positionierung zu finden.

    • LED blinkt weiss → Software-Update läuft. Trennen Sie das Gerät nicht vom Strom.
    • LED blinkt grün → das Gerät startet
      LED dauerhaft grün → Sehr gute Verbindung. Sie können den 5G-Empfänger hier installieren.
    • LED dauerhaft gelb → Verbindung in Ordnung und Installation möglich.
      Sie könnten in Betracht ziehen, andere Fenster für ein besseres (grünes) Signal zu testen.
    • LED dauerhaft rot → Schwache Verbindung. Wählen Sie einen anderen Installationsort.
    • LED blinkt rot → Keine Verbindung. Wählen Sie einen anderen Installationsort.

  4. Positionieren Sie die Halterung an der Aussenseite des Fensters. Reinigen Sie die Oberfläche mit den mitgelieferten Reinigungstüchern, bevor Sie die Schutzfolie entfernen. Drücken Sie die Halterung fest und gleichmässig für 60 Sekunden an.

  5. Setzen Sie den 5G-Empfänger (Nokia-Logo nach aussen) in die Halterung ein («Klick»).

  6. Führen Sie das Kabel unter dem Fenster hindurch und befestigen Sie es am Fenster- rahmen mit der Klemme.

Installieren Sie je nach EC-M/L Routermodell den mitgelieferten 5G-Empfänger wie folgt.

Router AR657W​

Router-Port GE8 wird für ABR oder Mobile Backup verwendet. Dieser Port kann nicht gleichzeitig als optischer LAN-Port verwendet werden. Wenn GE8 bereits als optischer LAN-Port konfiguriert ist, muss er zuerst deaktiviert werden, bevor Mobile Backup verwendet werden kann.

Verbinden Sie den linken GE8-Port (RJ45-Schnittstelle) mit einem Ethernet-Kabel (im Lieferumfang enthalten) mit dem 5G-Empfänger. Die LED am GE8-Port an der Router-Vorderseite muss nun grün blinken. Wenn ein Switch zwischen Router und 5G-Empfänger verwendet wird, muss VLAN 699 am gewählten Port aktiviert sein.

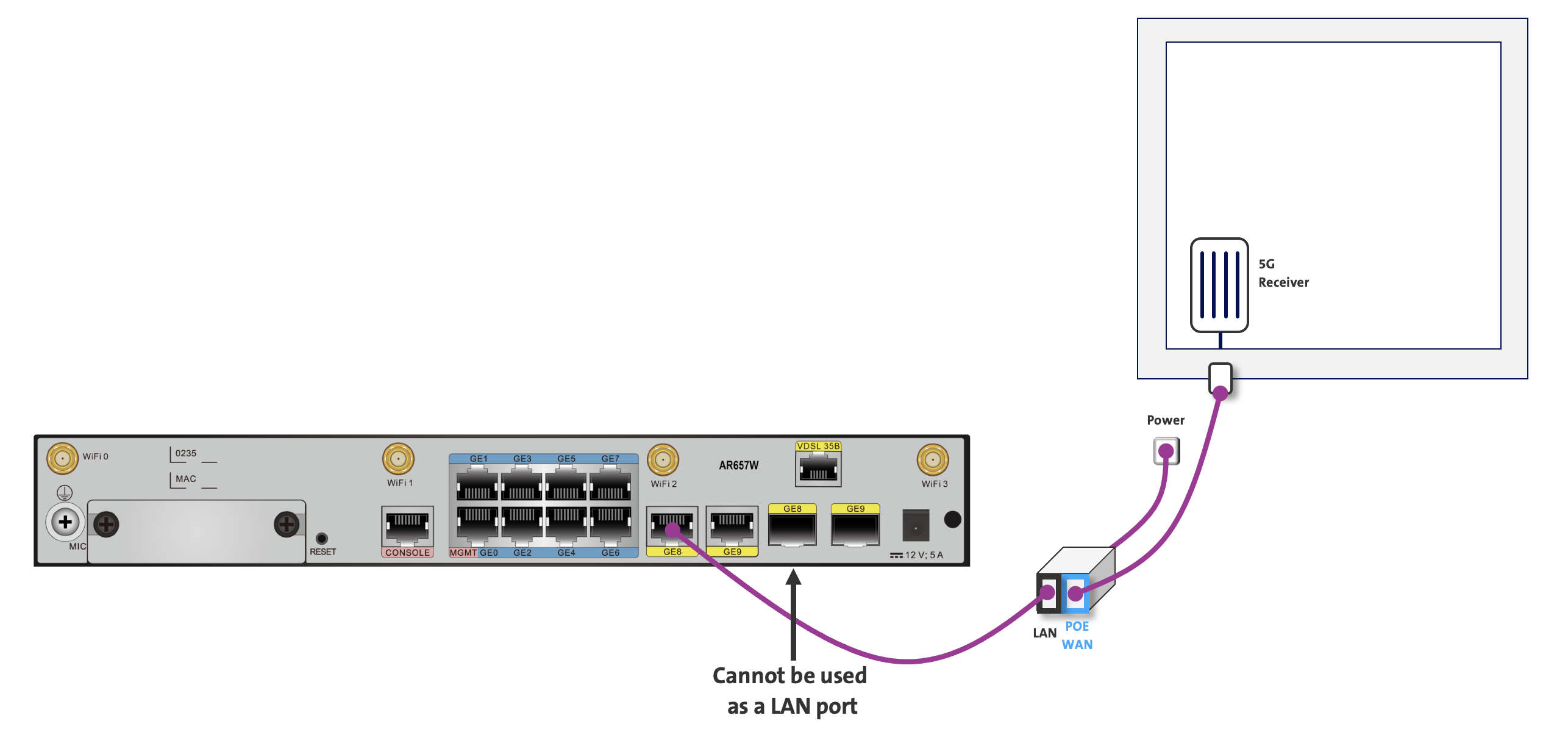

Mobile Backup am AR657W anschliessen
