Option: Application Based Routing (ABR) Installation
Physische Installation
Für die Inbetriebnahme von ABR muss am EC-M oder EC-L Standort ein separat bestellter Internetanschluss verfügbar sein. Als Internetanschlüsse sind ausschliesslich EC-XS oder Business Internet von Swisscom zugelassen. Ein EC-XL Standort muss immer über zwei Internetanschlüsse verfügen.
Schliessen Sie je nach EC-M/L/XL Routermodell die Internetanschlüsse wie folgt an den Router an:
- AR657W
- AR6280
- AR8140
- Business Box
Router AR657W
Router-Port GE8 wird für ABR verwendet. Daher darf er nicht als optischer LAN-Port verwendet werden. Wenn der GE8-Port jedoch bereits als optischer LAN-Port verwendet wird, muss er zunächst freigegeben werden, bevor Sie ABR in Betrieb nehmen können.
Verbinden Sie den linken GE8-Port (RJ45-Anschluss) mit einem Ethernet-Kabel (nicht im Lieferumfang enthalten) mit einem LAN-Port des EC-XS oder Business Internet Routers. Die LED des Ports GE8 an der Vorderseite des Routers muss nun grün blinken.

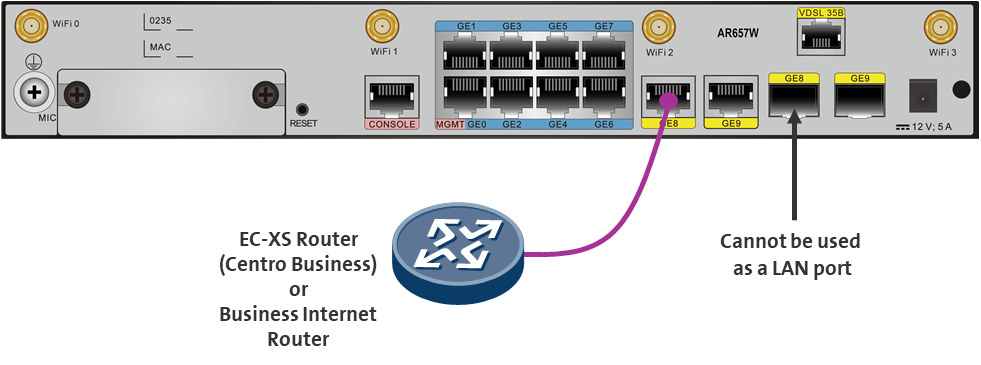

ABR-Anschluss am AR657W
Router AR6280
Der Router-Port GE9 wird für ABR-Bandbreiten bis 1 Gbit/s verwendet. Verbinden Sie diesen GE9-Port (RJ45-Anschluss) mit einem Ethernet-Kabel (nicht im Lieferumfang enthalten) mit einem LAN-Port des EC-XS oder Business Internet Routers. Die ACT- LED des Ports GE9 muss nun gelb blinken.

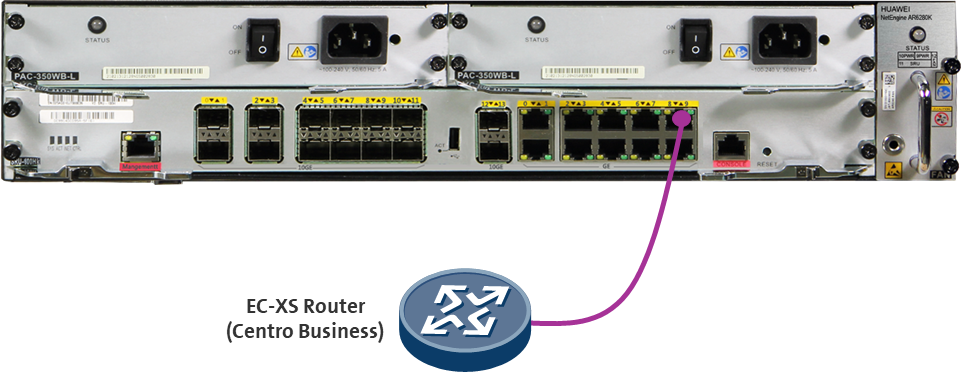

ABR 1Gbit/s-Anschluss am AR6280
Für ABR-Bandbreiten grösser als 1 Gbit/s wird der 10G-Router-Port 12 verwendet. Setzen Sie das separat bestellte SFP in den 10G-Port 12 ein. Verbinden Sie diesen 10G- Port 12 mit einem LAN-Port des Business Internet Routers über ein optisches Ethernet-Kabel (SFP und Kabel nicht im Lieferumfang enthalten). Die ACT-LED des 10G-Ports 12 sollte nun gelb blinken.

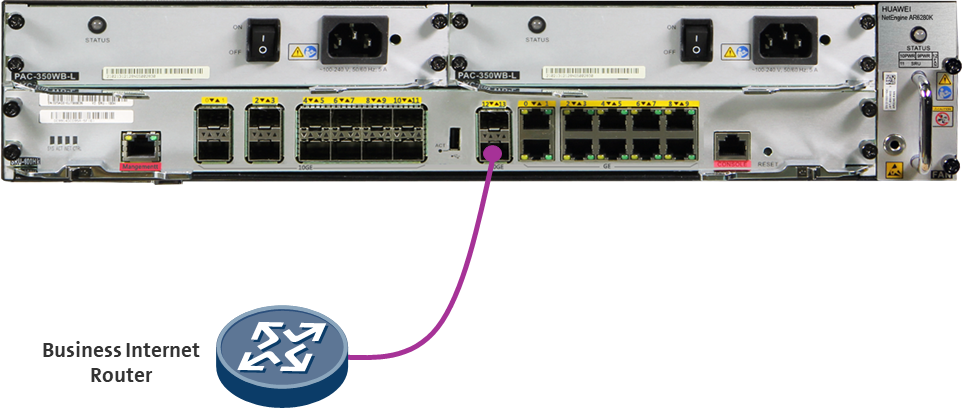

ABR 10Gbit/s-Anschluss am AR6280
Für ABR kann nur der GE9-Port oder der 10G-Port 12 verwendet werden. Beide Ports stehen nicht als LAN-Ports zur Verfügung.
An einem EC-XL Standort müssen beide Router wie zuvor beschrieben mit einem EC-XS oder Business Internet Anschluss verbunden werden.
Router AR8140
Der Router 10G-Port 8 wird für ABR-Bandbreiten bis 10 Gbit/s verwendet. Setzen Sie das separat bestellte SFP in den 10G-Port 8 ein. Verbinden Sie diesen 10G-Port 8 mit einem optischen Ethernet-Kabel (Kabel nicht im Lieferumfang enthalten) mit einem LAN-Port des EC-XS oder Business Internet Routers. Die Interface-LED des 10G-Ports 8 muss nun gelb blinken.

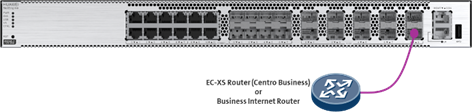

ABR (10Gbit/s oder 1Gbit/s) Anschluss am AR8140
Für ABR kann nur der 10G-Port 8 verwendet werden. Die Bandbreite des Ports (1Gbit/s oder 10Gbit/s) und die Zugangstechnologie (Kupfer oder Glasfaser) wird durch das eingesetzte SFP bestimmt.
An einem EC-XL Standort müssen beide Router wie oben beschrieben mit einem EC-XS oder Business Internet Anschluss verbunden werden.
Business Box
Der Router-Port GE0 (A) wird für ABR-Bandbreiten bis 1 Gbit/s verwendet. Verbinden Sie den Port GE0 (RJ45-Anschluss) mit einem Ethernet-Kabel (nicht im Lieferumfang enthalten) mit einem LAN-Port des EC-XS oder Business Internet Routers. Die LED der Netzwerkschnittstelle des Ports GE0 muss nun grün blinken.
An einem EC-XL Standort müssen beide Router wie oben beschrieben mit einem EC-XS oder Business Internet Anschluss verbunden werden.
Konfiguration im Dashboard
Eine Anleitung zur Konfiguration von ABR im Enterprise Connect Dashboard finden Sie in der folgenden Dokumentation.
