Installation des Routers

Diese Seite beschreibt, wie die einzelnen Routermodelle an das Enterprise Connect Netzwerk (WAN) angeschlossen werden müssen, um anschliessend die Aktivierung durchzuführen.

Bitte wählen Sie unten das entsprechende Routermodell aus, das Sie installieren möchten:

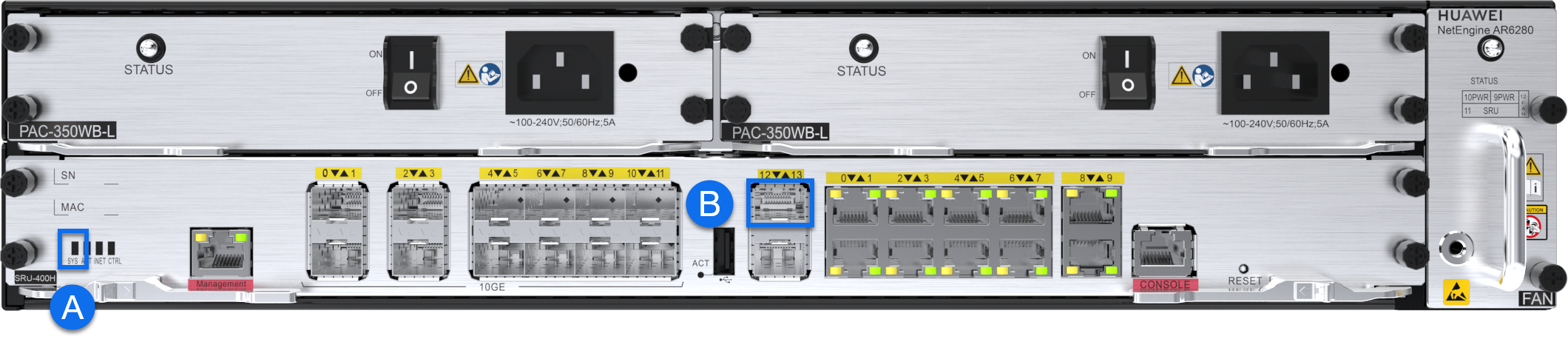

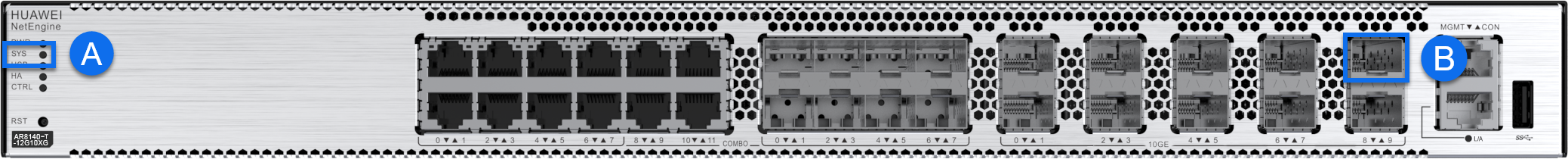

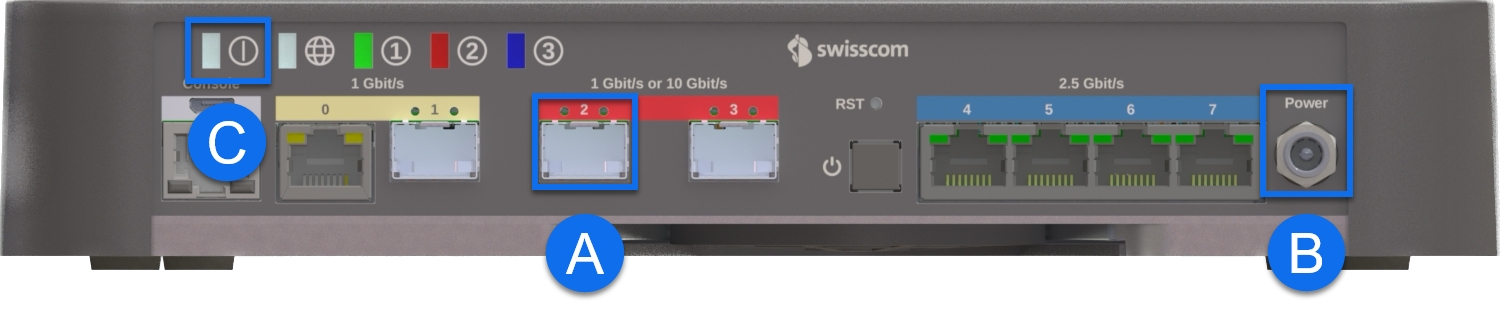

Installation des Routermodells AR657W​

Sofern nicht anders angegeben, gilt die folgende Beschreibung der Routerinstallation für EC-M, EC-L und EC-XL Standorte. Für EC-XL Standorte installieren Sie einfach zwei Router gemäss dieser Anleitung.

Wenn Sie eine Beschreibung zur Lokalisierung der Ports am Router benötigen, finden Sie diese in der Routerübersicht.

1. Physische Installation​

Der AR657W Router kann als Tischgerät oder in einem 19"-Rack betrieben werden. Die Montagewinkel für die Rack-Installation sind im Lieferumfang enthalten.

  • Installieren Sie bei Bedarf die Montagewinkel für die Rack-Installation.
  • Positionieren Sie den AR657W Router immer horizontal.
warnung

Der Router verfügt über einen Lüfter. Die seitlichen Lüftungsschlitze dürfen nicht abgedeckt werden. Bitte stellen Sie sicher, dass rund um den Router mindestens 5 cm freier Platz vorhanden ist, damit die Wärme abgeführt werden kann.

2. Stromanschluss​

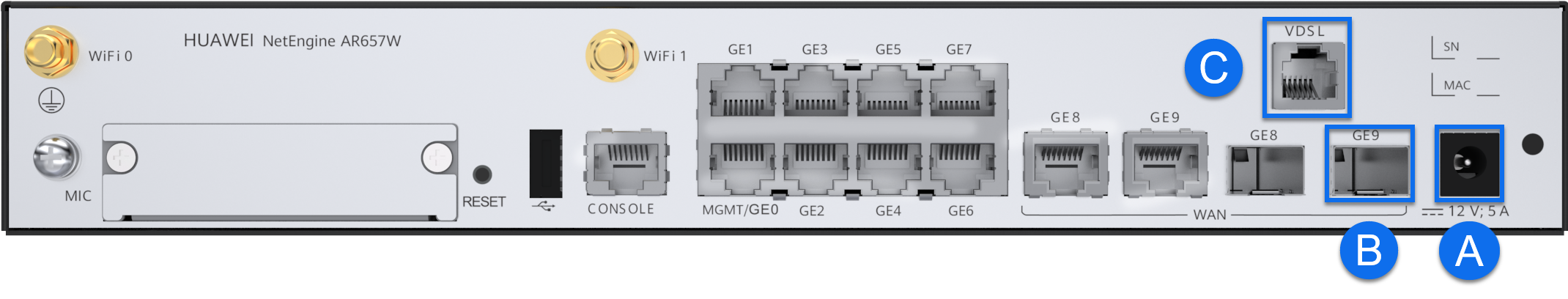

  • Stecken Sie das Netzteil in die Steckdose und in den Router (A). Der Router schaltet sich nach dem Anschliessen des Netzteils automatisch ein.
  • Sichern Sie das Stromkabel mit der mitgelieferten Kabelklemme.

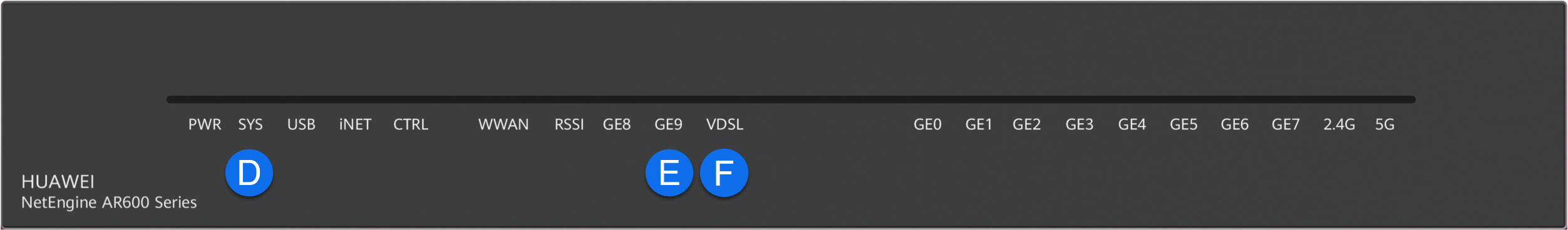

  • Nach dem Einschalten ist ein SCHNELLES Blinken der grünen SYS-LED (D) am Router sichtbar. Bitte warten Sie, bis sie LANGSAM blinkt. Der Router ist dann betriebsbereit.

3. WAN-Anschluss​

Der WAN-Anschluss unterscheidet sich je nach der am Standort verfügbaren Zugangstechnologie.

EC-M: FTTH-Anschluss​

  • Bei einem FTTH-Anschluss hat Swisscom eine OTO-Dose installiert.
  • Stecken Sie das mitgelieferte Glasfasermodul in Port GE9 (B) und verbinden Sie das WAN-Kabel mit dem eingesetzten Modul und der OTO-Dose.
  • Die GE9-LED (E) an der Vorderseite des Routers leuchtet nun grün oder blinkt grün.
  • Falls der WAN-Link eine xgsPON-Verbindung verwendet, führen Sie das xgsPON-Pairing wie unten beschrieben durch.

EC-M: Kupferanschluss​

  • Bei einem Kupferanschluss hat Swisscom eine Kupferdose installiert.
  • Verbinden Sie den VDSL-Port (C) des Routers mit der Kupferdose unter Verwendung des mitgelieferten DSL-Anschlusskabels.
  • Die VDSL-LED (F) an der Vorderseite des Routers leuchtet grün oder blinkt grün, ca. 6 Minuten nachdem die VDSL-Leitung eingeschaltet wurde. Diese Zeit wird benötigt, um die VDSL-Verbindung aufzubauen.

EC-L/XL: FTTO-Anschluss​

  • Setzen Sie das mitgelieferte SFP in Port GE9 (B) ein.
  • Für einen FTTO-Glasfaseranschluss wird kein Glasfaserkabel mitgeliefert. Der Kunde ist für die Hausinstallation verantwortlich und daher muss ein Glasfaserkabel am Routerstandort bereits vorhanden sein.
  • Stecken Sie das Glasfaserkabel in Port GE9 (B) des Routers.
  • Die GE9-LED (E) an der Vorderseite des Routers leuchtet nun grün oder blinkt grün.

Mobile Access​

info

xgsPON-Pairing​

Bei einem EC-M FTTH-Anschluss mit xgsPON müssen die folgenden Schritte für das Pairing durchgeführt werden.

Führen Sie das xgsPON-Pairing im EC Dashboard wie folgt durch:

  1. Öffnen Sie das Pairing unter CPE am entsprechenden Standort (Schritte 1 bis 3)
  2. Geben Sie die auf dem Router angegebene MAC-Adresse ein (Schritt 4)
  3. Bestätigen Sie Ihre Eingabe und senden Sie ab
  4. Warten Sie nach dem Pairing 2 Minuten, um den Router mit ZTP zu aktivieren. Hinweis: Die LED von Port 9 an der Vorderseite des Routers leuchtet erst nach Abschluss des ZTP-Prozesses.
  5. Der Status des Pairings wird in der Dashbar angezeigt. Die Statusanzeige muss manuell aktualisiert werden.

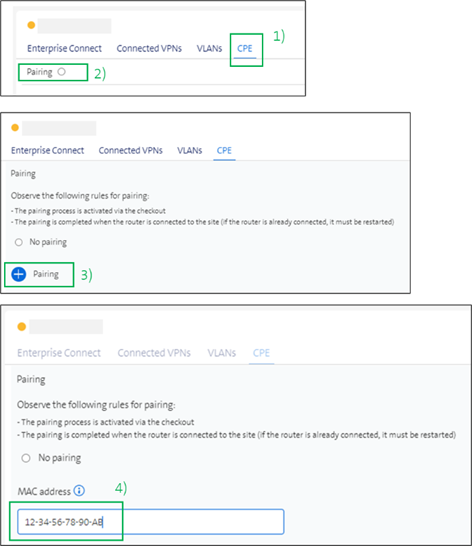

MAC-Pairing für xgsPON

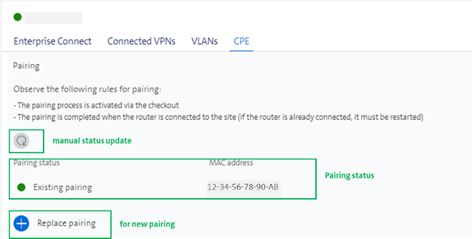

MAC-Pairing-Status
