Huawei AR6280

Dieses Kapitel zeigt eine Übersicht der LEDs und Anschlüsse am Router.

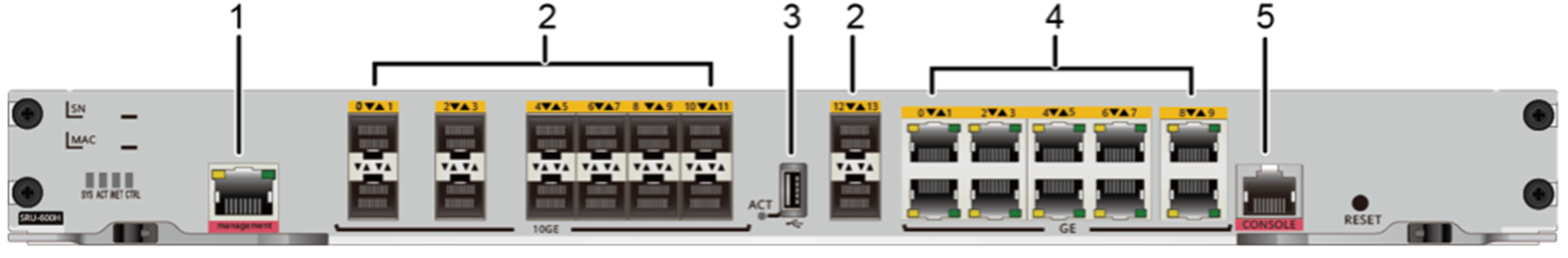

Aufbau und Anschlüsse

Schnittstellen-Nummer	Beschreibung	Hinweis
1	Management-GE-Schnittstelle	Steckertyp RJ-45 Diese Schnittstelle muss während der Installation für den Zero Touch Provisioning (ZTP) Prozess verwendet werden.
2	WAN/LAN-Schnittstellen: vierzehn optische 10GE-Schnittstellen.	Steckertyp LC/PC In diese vierzehn optischen Schnittstellen können 10G- oder GE-Optikmodule (SFP+ oder SFP) eingesetzt werden. Die Schnittstellen 12 und 13 können nicht als LAN-Schnittstellen verwendet werden! Schnittstelle 12 ist für ABR reserviert (bei ABR-Bandbreiten grösser als 1 Gbit/s) Schnittstelle 13 wird als WAN-Uplink verwendet Die Schnittstellen 8 und 9 können als Link-Aggregation-Ports (LAG) verwendet werden Die Schnittstellen 10 und 11 sind für den Sync-Link bei EC-XL mit Sync-Link reserviert
3	USB 2.0-Schnittstelle (nicht in Verwendung)
4	LAN-Schnittstellen: zehn elektrische Gigabit-Ethernet-Schnittstellen	Steckertyp RJ-45 Port GE9 ist für die Verwendung als WAN-Port für ABR (Application Based Routing) oder Mobile Backup reserviert.
5	Ethernet-Konsolen-Port	Steckertyp RJ-45

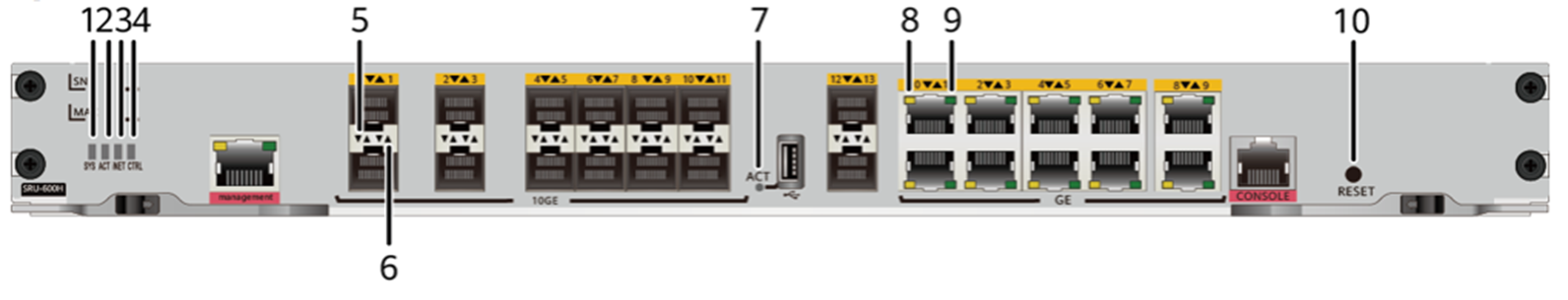

Beschreibung der LEDs

Nummer	Anzeige	Farbe	Beschreibung
1	SYS	Grün (Normalzustand)	Langsam blinkend: Das System läuft ordnungsgemäss. Schnell blinkend: Das System wird hochgefahren oder neu gestartet.
		Rot	Dauerhaft an: Ein Fehler, der die Services beeinträchtigt, ist aufgetreten und kann nicht automatisch behoben werden. Der Fehler muss manuell behoben werden.
		Aus	Die Systemsoftware läuft nicht oder wird zurückgesetzt.
2	ACT (Active/Standby-Status)	Grün (Normalzustand)	Dauerhaft an: Die Switch and Router Unit (SRU) befindet sich im aktiven Zustand.
		Aus	Die SRU befindet sich im Standby-Zustand.
3	iNET	Grün (Normalzustand)	Dauerhaft an: Der Netzwerkdienst wurde aufgebaut.
		Aus	Der Netzwerkdienst ist nicht verfügbar.
4	CRTL	Grün	Dauerhaft an: Der SD-WAN Controller verwaltet den Router.
		Aus	Der SD-WAN Controller verwaltet den Router nicht.
5	ACT-Anzeige der optischen 10GE-Schnittstelle	Gelb	Blinkend: Es werden Daten auf der Schnittstelle gesendet oder empfangen.
		Aus	Es werden keine Daten auf der Schnittstelle gesendet oder empfangen.
6	Link-Anzeige der optischen 10GE-Schnittstelle	Grün	Dauerhaft an: Ein Link wurde auf der Schnittstelle aufgebaut.
		Aus	Kein Link auf der Schnittstelle aufgebaut.
7	ACT (USB)	Aus	Nicht in Verwendung
8	ACT-Anzeige der elektrischen GE-Schnittstelle	Gelb	Blinkend: Es werden Daten auf der Schnittstelle gesendet oder empfangen.
		Aus	Es werden keine Daten auf der Schnittstelle gesendet oder empfangen.
9	Link-Anzeige der elektrischen GE-Schnittstelle	Grün	Dauerhaft an: Ein Link wurde auf der Schnittstelle aufgebaut.
		Aus	Kein Link auf der Schnittstelle aufgebaut.
10	RESET-Taste	Diese Taste wird zum Zurücksetzen des Routers verwendet. Um den Router zurückzusetzen, halten Sie die Taste mindestens 5 Sekunden lang gedrückt. Um die WERKSEINSTELLUNGEN des Routers zurückzusetzen und wiederherzustellen, halten Sie die Taste mindestens 30 Sekunden lang gedrückt. Das Zurücksetzen des Routers unterbricht die Services. Seien Sie vorsichtig, wenn Sie diese Taste drücken.
