Huawei AR8140

Dieses Kapitel zeigt eine Übersicht der LEDs und Anschlüsse am Router.

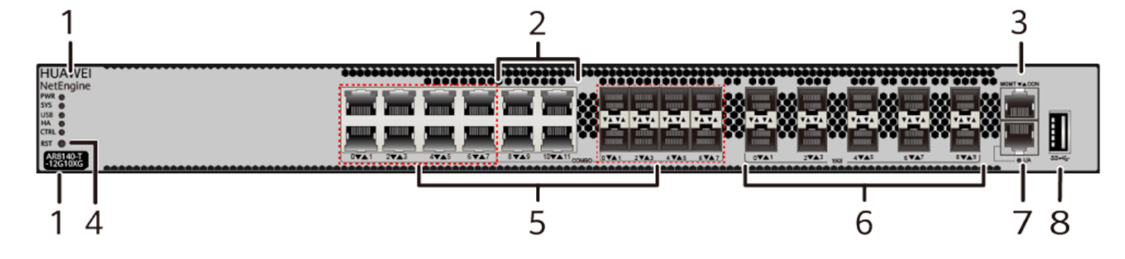

Aufbau und Anschlüsse

Schnittstellen- Nummer	Beschreibung	Hinweis
2	WAN/LAN-Schnittstellen: vier elektrische GE-Schnittstellen (GE8 bis GE11)	Werden als LAN-GE-Schnittstellen verwendet Steckertyp RJ-45
3	Konsolenschnittstelle	Steckertyp RJ-45
4	RESET-Taste	Diese Taste wird zum Zurücksetzen des Routers verwendet. Um die WERKSEINSTELLUNGEN des Routers zurückzusetzen und wiederherzustellen, halten Sie die Taste mindestens 10 Sekunden lang gedrückt. Um den Router neu zu starten, halten Sie die Taste weniger als 5 Sekunden lang gedrückt. Das Zurücksetzen des Routers unterbricht die Services. Seien Sie vorsichtig bei der Entscheidung, diese Taste zu drücken.
5	LAN-Schnittstellen: acht GE-Combo-Schnittstellen (GE0 bis GE7)	Werden als LAN-Schnittstellen verwendet Steckertyp LC/PC oder RJ-45 (Combo-Port) Eine GE-Combo-Schnittstelle besteht aus einer optischen Ethernet-Schnittstelle und einer elektrischen Ethernet-Schnittstelle am Panel. Die beiden Schnittstellen haben nur eine interne Weiterleitungsschnittstelle. Wenn eine der Ethernet-Schnittstellen aktiv ist, wird die andere Schnittstelle abgeschaltet. In die acht optischen Schnittstellen können GE-Optikmodule (SFP) eingesetzt werden.
6	WAN/LAN-Schnittstellen: zehn optische 10GE-Schnittstellen (10GE0 bis 10GE9)	Steckertyp LC/PC In diese zehn optischen Schnittstellen können 10G- oder GE-Optikmodule (SFP+ oder SFP) eingesetzt werden. Die Schnittstellen 8 und 9 können nicht als LAN-Schnittstellen verwendet werden! Schnittstelle 8 ist für ABR oder Mobile Backup reserviert. Schnittstelle 9 wird als WAN-Uplink verwendet. Die Schnittstellen 4 und 5 können als Link-Aggregation-Ports (LAG) verwendet werden. Die Schnittstellen 6 und 7 sind für den Sync-Link bei EC-XL mit Sync-Link reserviert.
7	Management-Schnittstelle	Steckertyp RJ-45 Diese Schnittstelle muss während der Installation für den Zero Touch Provisioning (ZTP) Prozess verwendet werden.
8	USB 3.0-Schnittstelle (nicht in Verwendung)

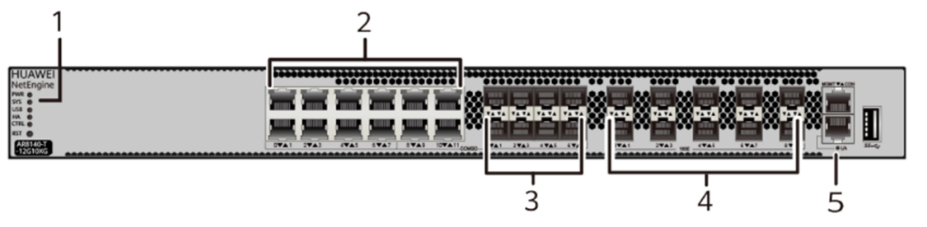

Beschreibung der LEDs

Nummer	Anzeige	Farbe	Beschreibung
1	PWR	Grün (Normalzustand)	Dauerhaft an: Der Router wird normal durch das eingebaute Netzteil versorgt.
		Aus	Der Router ist nicht eingeschaltet.
	SYS	Grün (Normalzustand)	Langsam blinkend: Das System läuft ordnungsgemäss. Schnell blinkend: Das System wird hochgefahren oder neu gestartet.
		Rot	Dauerhaft an: Ein Fehler, der die Services beeinträchtigt, ist aufgetreten und kann nicht automatisch behoben werden. Der Fehler muss manuell behoben werden.
		--	Aus: Die Systemsoftware läuft nicht oder wird zurückgesetzt.
	HA (nur für EC-XL)	Grün (Normalzustand)	Dauerhaft an: Das Gerät fungiert als Master-Gerät im Dual-System-Hot-Backup-Szenario. Blinkend: Das Gerät fungiert als Slave-Gerät im Dual-System-Hot-Backup-Szenario.
		Rot	Dauerhaft an: Das Gerät ist fehlerhaft im Dual-System-Hot-Backup- Szenario.
		Aus	Die Active/Standby-Funktion ist deaktiviert.
	CRTL	Grün	Dauerhaft an: Der SD-WAN Controller verwaltet den Router.
		Aus	Der SD-WAN Controller verwaltet den Router nicht.
2	Anzeigen der elektrischen GE-Schnittstellen (GE0 bis GE11)	Grün	Dauerhaft an: Es werden Daten auf der entsprechenden elektrischen GE-Schnittstelle gesendet oder empfangen. Blinkend: Es werden Daten auf der entsprechenden elektrischen GE-Schnittstelle gesendet oder empfangen.
		Aus	Kein Link auf der entsprechenden elektrischen GE- Schnittstelle aufgebaut.
3	Anzeigen der optischen GE-Schnittstellen (GE0 bis GE7)	Grün	Dauerhaft an: Es werden Daten auf der entsprechenden optischen GE-Schnittstelle gesendet oder empfangen. Aus: Kein Link auf der entsprechenden optischen GE- Schnittstelle aufgebaut.
		Gelb	Blinkend: Es werden Daten auf der entsprechenden optischen GE-Schnittstelle gesendet oder empfangen. Aus: Es werden keine Daten auf der entsprechenden optischen GE-Schnittstelle gesendet oder empfangen.
4	Anzeigen der optischen 10GE-Schnittstellen (10GE0 bis 10GE9)	Grün	Dauerhaft an: Ein Link wurde auf der entsprechenden 10GE-Schnittstelle aufgebaut. Aus: Kein Link auf der entsprechenden optischen 10GE- Schnittstelle aufgebaut.
		Gelb	Blinkend: Es werden Daten auf der entsprechenden elektrischen 10GE-Schnittstelle gesendet oder empfangen. Aus: Es werden keine Daten auf der entsprechenden optischen GE-Schnittstelle gesendet oder empfangen.
5	Management-Schnittstellen-Anzeige	Grün	Dauerhaft an: Ein Link wurde auf der entsprechenden Schnittstelle aufgebaut. Blinkend: Es werden Daten auf der entsprechenden Schnittstelle gesendet oder empfangen.
		--	Kein Link auf der entsprechenden Schnittstelle aufgebaut.
