Huawei AR657W

Dieses Kapitel zeigt eine Übersicht der LEDs und Anschlüsse am Router.

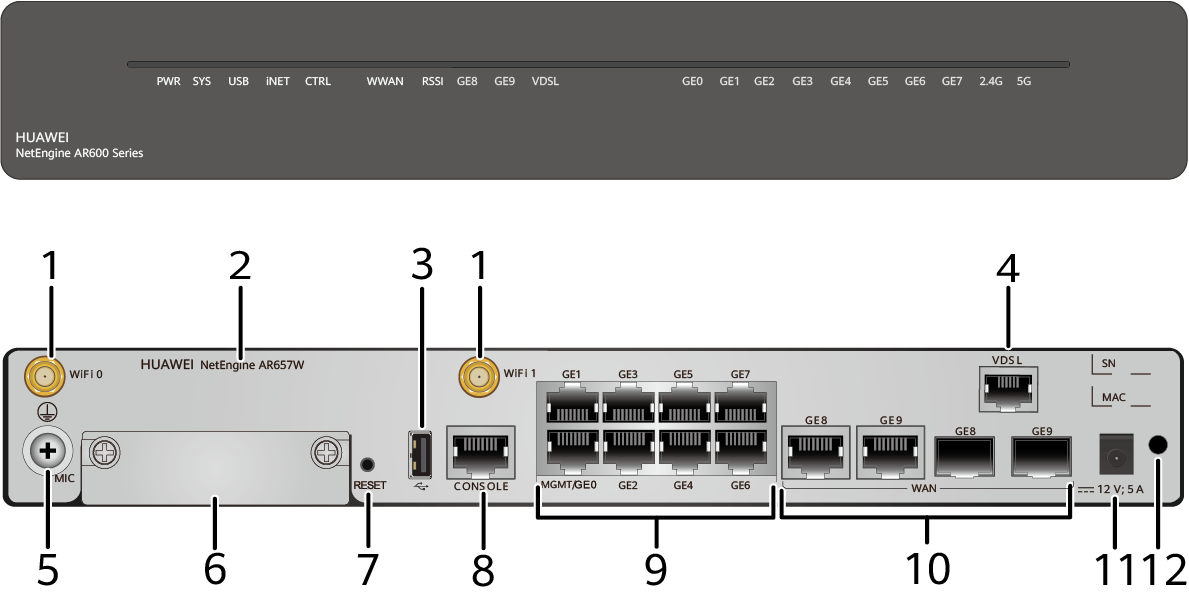

Aufbau und Anschlüsse

Schnittstellen- Nummer	Beschreibung	Hinweis
1	Zwei WLAN-Antennenschnittstellen (nicht in Verwendung)
2	Produktmodell-Beschriftung
3	Eine USB 2.0-Schnittstelle (nicht in Verwendung)
4	WAN VDSL-Schnittstelle	Wird für den Anschluss der DSL-WAN-Leitung verwendet
5	Erdungspunkt
6	Ein MIC-Steckplatz (nicht in Verwendung)
7	RESET-Taste	Diese Taste wird zum Zurücksetzen des Routers auf Werkseinstellungen verwendet. Das Zurücksetzen des Routers unterbricht die Services und der ZTP-Prozess muss erneut durchgeführt werden. Seien Sie daher vorsichtig, wenn Sie diese Taste drücken! Um die WERKSEINSTELLUNGEN zurückzusetzen und wiederherzustellen, halten Sie die Taste mindestens 30 Sekunden lang gedrückt.
8	Konsolenschnittstelle
9	LAN-Schnittstellen: acht elektrische GE-Schnittstellen	GE0 ist auch der Management-Port, der während der Installationsphase für das Zero Touch Provisioning (ZTP) verwendet wird. GE6 und GE7 sind für den Sync-Link bei EC-XL mit Sync-Link reserviert.
10	WAN-Schnittstellen: zwei GE-Combo-Schnittstellen	Eine GE-Combo-Schnittstelle besteht aus einer optischen Ethernet-Schnittstelle und einer elektrischen Ethernet-Schnittstelle am Panel. Die beiden Schnittstellen haben nur eine interne Weiterleitungsschnittstelle. Wenn eine der Ethernet-Schnittstellen aktiv ist, wird die andere Schnittstelle abgeschaltet. GE8 kann als optischer LAN-Port verwendet werden, wenn er nicht als WAN-Port für Application Based Routing oder Mobile Backup Konnektivität genutzt wird. GE9 wird für die WAN-Glasfaserkonnektivität verwendet.
11	Stromanschluss
12	Aufnahme für Stromkabel-Sicherungsband	Führen Sie ein Stromkabel-Sicherungsband in diese Aufnahme ein, um das Stromkabel zu sichern.

info

Der Router AR657W unterstützt keine Link Aggregation (LAG)

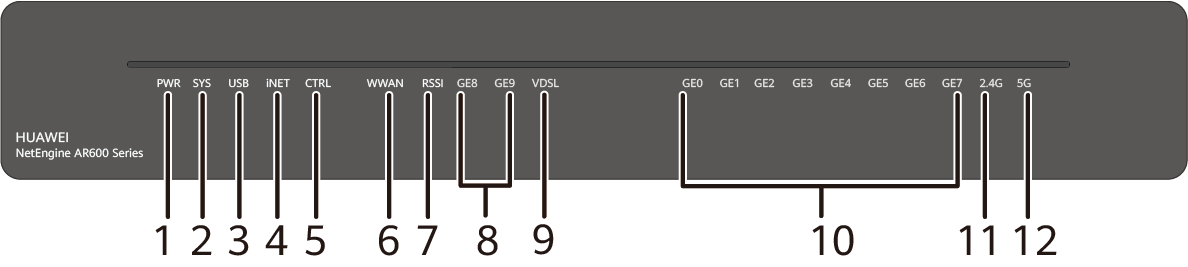

Beschreibung der LEDs

Nummer	Anzeige	Farbe	Beschreibung
1	PWR	Grün	Dauerhaft an: Die Stromversorgung des Routers ist normal.
		Aus	Der Router ist ausgeschaltet.
2	SYS	Grün	Langsam blinkend grün: Der Router läuft ordnungsgemäss. Schnell blinkend grün: Der Router wird hochgefahren oder neu gestartet.
		Rot	Dauerhaft rot: Ein Fehler, der die Services beeinträchtigt, ist aufgetreten und kann nicht automatisch behoben werden. Der Fehler muss manuell behoben werden.
		Aus	Die Router-Software läuft nicht oder wird zurückgesetzt.
3	USB	Nicht in Verwendung
4	iNET	Grün	Dauerhaft an: Der Netzwerkdienst wurde aufgebaut.
		Aus	Der Netzwerkdienst ist nicht verfügbar.
5	CTRL	Grün	Dauerhaft an: Der SD-WAN Controller verwaltet den Router.
		Aus	Der SD-WAN Controller verwaltet den Router nicht.
6	WWAN	Nicht in Verwendung
7	RSSI	Nicht in Verwendung
8	GE8 bis GE9	Grün	Dauerhaft an: Ein Link wurde auf der entsprechenden GE-Combo-Schnittstelle aufgebaut. Blinkend: Es werden Daten auf der entsprechenden GE-Combo-Schnittstelle gesendet oder empfangen.
		Aus	Kein Link auf der entsprechenden GE-Schnittstelle aufgebaut.
9	GE0 bis GE7	Grün	Dauerhaft an: Ein Link wurde auf der entsprechenden LAN-Schnittstelle aufgebaut. Blinkend: Es werden Daten auf der entsprechenden LAN-Schnittstelle gesendet oder empfangen.
		Aus	Kein Link auf der entsprechenden LAN-Schnittstelle aufgebaut.
10	2.4G	Nicht in Verwendung
11	5G	Nicht in Verwendung
