Business Box

Ce chapitre présente une vue d'ensemble des LED et des connexions du routeur.

Structure et connexions

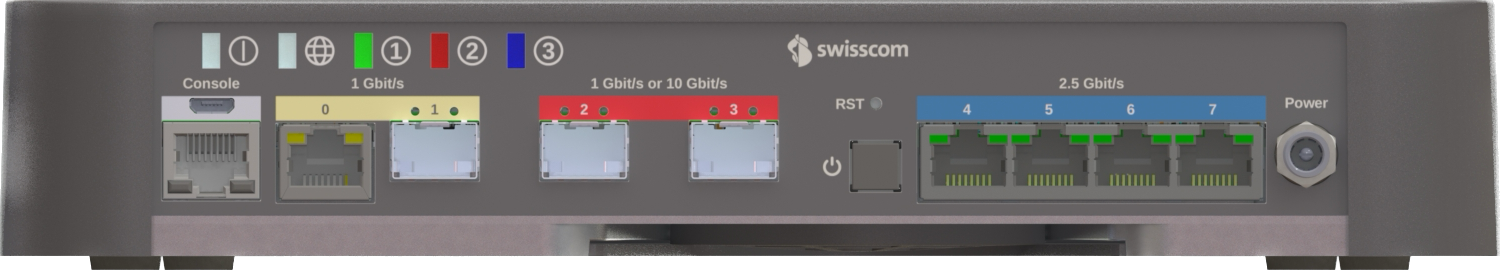

Numéro d'interface	Label Dashboard	Type de port	Utilisation
Console	Console	Console série	Interface console série
RST	-	Bouton Reset	Utilisé pour réinitialiser le routeur (moins de 5 s : redémarrage, plus de 10 s : réinitialisation aux paramètres d'usine). La réinitialisation du routeur interrompra les services. Soyez prudent si vous décidez d'appuyer sur ce bouton.
0	GE0	1000BASE-T	Interface WAN utilisée pour Mobile Access, Mobile Backup ou Application Based Routing (ABR)
1	GE1	SFP	Port désactivé et non utilisé
2	GE2	SFP	Interface WAN pour la connectivité DSL, FTTH ou FTTO
3	GE3	SFP	Interface LAN optique de couche 3
4	2.5GE4	2.5GBASE-T	Interface LAN de couche 2
5	2.5GE5	2.5GBASE-T	Interface LAN de couche 2
6	2.5GE6	2.5GBASE-T	Interface LAN de couche 2
7	2.5GE7	2.5GBASE-T	Interface LAN de couche 2

Description des LED

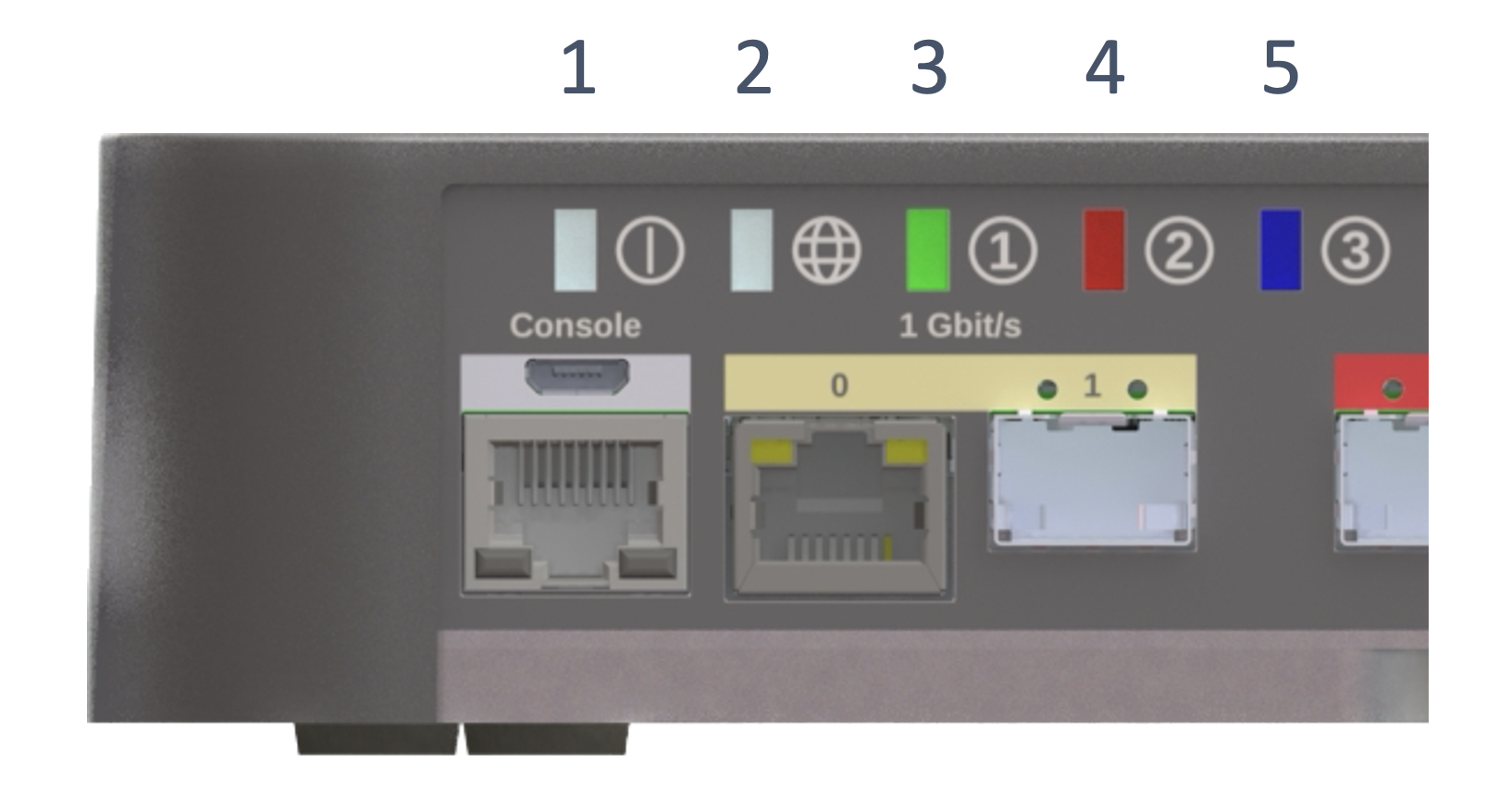

LED d'état système (LED 1)

Couleur	Description
Blanc fixe	Le système fonctionne correctement
Ambre clignotant lent	Le système est en cours de démarrage ou de redémarrage
Rouge fixe	Message d'erreur indiquant un problème logiciel grave
Rouge/Ambre clignotant rapide	Message d'erreur indiquant un défaut matériel grave
Ambre fixe	Avertissement système (par ex. utilisation anormale du CPU, mémoire, température trop élevée, ventilateur)
Éteint	Le logiciel du système ne fonctionne pas ou est en cours de réinitialisation

Statut WAN (LED 2)

Couleur	Description
Blanc	Le service réseau a été établi
Rouge	Le service réseau est indisponible (correct en cas de Mobile Access)
Jaune	Liaison couche 1 active mais la connectivité réseau est indisponible

Statut du service (LED 3, 4 et 5)

Couleur	Description
Blanc	Aucun service provisionné
Rouge	Service non opérationnel
Vert	Service opérationnel
