Huawei AR6280

Ce chapitre présente une vue d'ensemble des LED et des connexions du routeur.

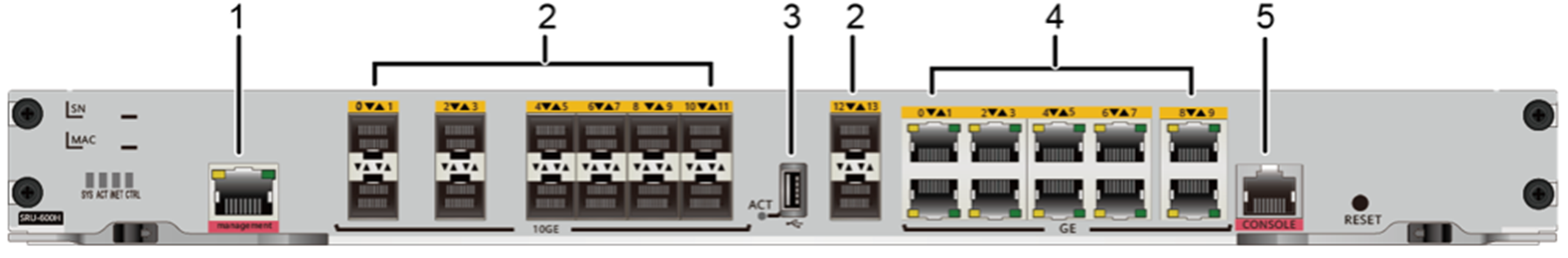

Structure et connexions

Numéro d'interface(s)	Description	Remarque
1	Interface de gestion GE	Type de connecteur RJ-45 Cette interface doit être utilisée pour le processus Zero Touch Provisioning (ZTP) lors de l'installation.
2	Interfaces WAN/LAN : quatorze interfaces optiques 10GE.	Type de connecteur LC/PC Des modules optiques 10G ou GE (SFP+ ou SFP) peuvent être insérés dans ces quatorze interfaces optiques. Les interfaces 12 et 13 ne peuvent pas être utilisées comme interfaces LAN ! L'interface 12 est réservée pour l'ABR (en cas de bandes passantes ABR supérieures à 1 Gbit/s) L'interface 13 est utilisée comme uplink WAN Les interfaces 8 et 9 peuvent être utilisées comme ports d'agrégation de liens (LAG) Les interfaces 10 et 11 sont réservées pour être utilisées pour le sync link en cas d'EC-XL avec sync link
3	Interface USB 2.0 (non utilisée)
4	Interfaces LAN : dix interfaces électriques Gigabit Ethernet	Type de connecteur RJ-45 Le port GE9 est réservé pour être utilisé comme port WAN pour ABR (Application Based Routing) ou Mobile Backup.
5	Port console Ethernet	Type de connecteur RJ-45

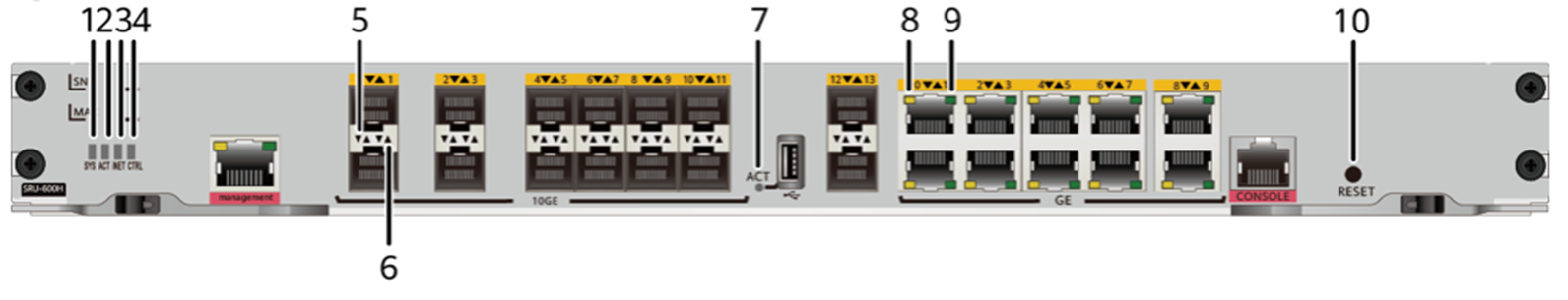

Description des LED

Numéro	Indicateur	Couleur	Description
1	SYS	Vert (état normal)	Clignotement lent : le système fonctionne correctement. Clignotement rapide : le système est en cours de démarrage ou de redémarrage.
		rouge	Allumé fixe : une panne affectant les services s'est produite et ne peut pas être corrigée automatiquement. La panne doit être corrigée manuellement.
		éteint	Le logiciel du système ne fonctionne pas ou est en cours de réinitialisation.
2	ACT (statut actif/veille)	Vert (état normal)	Allumé fixe : l'unité Switch et Routeur (SRU) est en état actif.
		éteint	La SRU est en état de veille.
3	iNET	Vert (état normal)	Allumé fixe : le service réseau a été établi.
		éteint	Le service réseau est indisponible.
4	CRTL	Vert	Allumé fixe : le contrôleur SD-WAN gère le routeur.
		éteint	Le contrôleur SD-WAN ne gère pas le routeur.
5	Indicateur ACT de l'interface optique 10GE	jaune	Clignotant : des données sont en cours de transmission ou de réception sur l'interface.
		éteint	Aucune donnée n'est en cours de transmission ou de réception sur l'interface.
6	Indicateur Link de l'interface optique 10GE	Vert	Allumé fixe : une liaison a été établie sur l'interface.
		éteint	Aucune liaison n'a été établie sur l'interface.
7	ACT (USB)	éteint	Non utilisé
8	Indicateur ACT de l'interface électrique GE	jaune	Clignotant : des données sont en cours de transmission ou de réception sur l'interface.
		éteint	Aucune donnée n'est en cours de transmission ou de réception sur l'interface.
9	Indicateur Link de l'interface électrique GE	Vert	Allumé fixe : une liaison a été établie sur l'interface.
		éteint	Aucune liaison n'a été établie sur l'interface.
10	Bouton RESET	Ce bouton est utilisé pour réinitialiser le routeur. Pour réinitialiser le routeur, maintenez le bouton enfoncé pendant au moins 5 secondes. Pour réinitialiser et restaurer les paramètres d'USINE du routeur, maintenez le bouton enfoncé pendant au moins 30 secondes. La réinitialisation du routeur interrompra les services. Soyez prudent si vous décidez d'appuyer sur ce bouton.
