Huawei AR8140

Ce chapitre présente une vue d'ensemble des LED et des connexions du routeur.

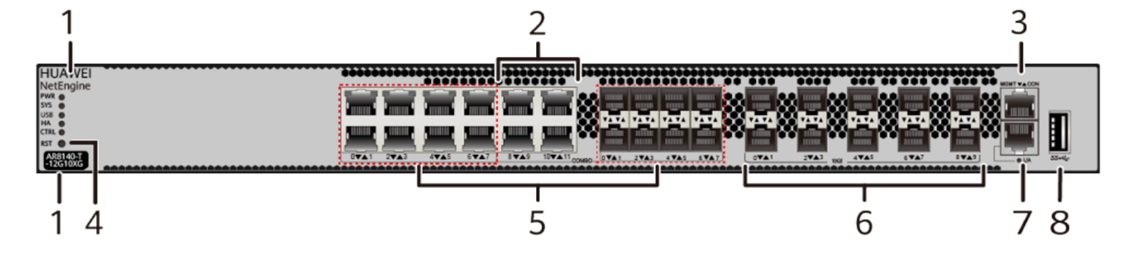

Structure et connexions

Numéro d'interface(s)	Description	Remarque
2	Interfaces WAN/LAN : quatre interfaces électriques GE (GE8 à GE11)	Utilisées comme interfaces LAN GE Type de connecteur RJ-45
3	Interface console	Type de connecteur RJ-45
4	Bouton RESET	Ce bouton est utilisé pour réinitialiser le routeur. Pour réinitialiser et restaurer les paramètres d'USINE du routeur, maintenez le bouton enfoncé pendant au moins 10 secondes. Pour redémarrer le routeur, maintenez le bouton enfoncé pendant moins de 5 secondes. La réinitialisation du routeur interrompra les services. Soyez prudent si vous décidez d'appuyer sur ce bouton.
5	Interfaces LAN : huit interfaces combo GE (GE0 à GE7)	Utilisées comme interfaces LAN Type de connecteur LC/PC ou RJ-45 (port combo) Une interface combo GE est composée d'une interface Ethernet optique et d'une interface Ethernet électrique sur le panneau. Les deux interfaces n'ont qu'une seule interface de transfert interne. Lorsque l'une des interfaces Ethernet fonctionne, l'autre interface est désactivée. Des modules optiques GE (SFP) peuvent être insérés dans les huit interfaces optiques.
6	Interfaces WAN/LAN : dix interfaces optiques 10GE (10GE0 à 10GE9)	Type de connecteur LC/PC Des modules optiques 10G ou GE (SFP+ ou SFP) peuvent être insérés dans ces dix interfaces optiques. Les interfaces 8 et 9 ne peuvent pas être utilisées comme interfaces LAN ! L'interface 8 est réservée pour l'ABR ou le Mobile Backup. L'interface 9 est utilisée comme uplink WAN. Les interfaces 4 et 5 peuvent être utilisées comme ports d'agrégation de liens (LAG). Les interfaces 6 et 7 sont réservées pour être utilisées pour le sync link en cas d'EC-XL avec sync link.
7	Interface de gestion	Type de connecteur RJ-45 Cette interface doit être utilisée pour le processus Zero Touch Provisioning (ZTP) lors de l'installation.
8	Interface USB 3.0 (non utilisée)

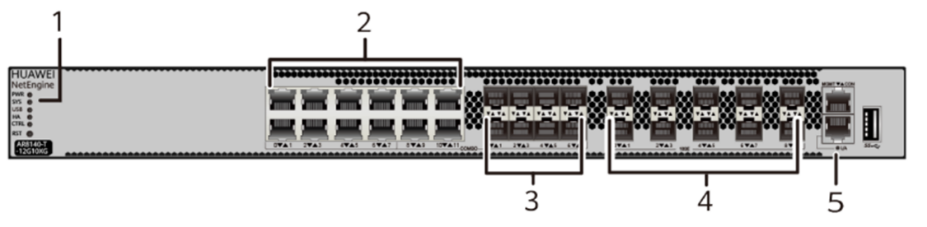

Description des LED

Numéro	Indicateur	Couleur	Description
1	PWR	Vert (état normal)	Allumé fixe : le routeur est alimenté normalement par le module d'alimentation intégré.
		éteint	Le routeur n'est pas sous tension.
	SYS	Vert (état normal)	Clignotement lent : le système fonctionne correctement. Clignotement rapide : le système est en cours de démarrage ou de redémarrage.
		rouge	Allumé fixe : une panne affectant les services s'est produite et ne peut pas être corrigée automatiquement. La panne doit être corrigée manuellement.
		--	Éteint : le logiciel du système ne fonctionne pas ou est en cours de réinitialisation.
	HA (uniquement pour EC-XL)	Vert (état normal)	Allumé fixe : l'appareil fonctionne comme appareil maître dans un scénario de sauvegarde à chaud à double système. Clignotant : l'appareil fonctionne comme appareil esclave dans un scénario de sauvegarde à chaud à double système.
		rouge	Allumé fixe : l'appareil est en panne dans un scénario de sauvegarde à chaud à double système.
		éteint	La fonction actif/veille est désactivée.
	CRTL	Vert	Allumé fixe : le contrôleur SD-WAN gère le routeur.
		éteint	Le contrôleur SD-WAN ne gère pas le routeur.
2	Indicateurs de l'interface électrique GE (GE0 à GE11)	vert	Allumé fixe : des données sont en cours de transmission ou de réception sur l'interface électrique GE correspondante. Clignotant : des données sont en cours de transmission ou de réception sur l'interface électrique GE correspondante.
		éteint	Aucune liaison n'est établie sur l'interface électrique GE correspondante.
3	Indicateurs de l'interface optique GE (GE0 à GE7)	vert	Allumé fixe : des données sont en cours de transmission ou de réception sur l'interface optique GE correspondante. Éteint : aucune liaison n'est établie sur l'interface optique GE correspondante.
		jaune	Clignotant : des données sont en cours de transmission ou de réception sur l'interface optique GE correspondante. Éteint : aucune donnée n'est en cours de transmission ou de réception sur l'interface optique GE correspondante.
4	Indicateurs de l'interface optique 10GE (10GE0 à 10GE9)	Vert	Allumé fixe : une liaison a été établie sur l'interface 10GE correspondante. Éteint : aucune liaison n'est établie sur l'interface optique 10GE correspondante.
		jaune	Clignotant : des données sont en cours de transmission ou de réception sur l'interface électrique 10GE correspondante. Éteint : aucune donnée n'est en cours de transmission ou de réception sur l'interface optique GE correspondante.
5	Indicateur de l'interface de gestion	vert	Allumé fixe : une liaison a été établie sur l'interface correspondante. Clignotant : des données sont en cours de transmission ou de réception sur l'interface correspondante.
		--	Aucune liaison n'est établie sur l'interface correspondante.
