Option : Mobile Backup

Pour mettre en service le Mobile Backup, l'option Mobile Backup doit être commandée sur le site EC-M ou EC-L.

Installation du récepteur 5G (identique pour tous les routeurs)​

  1. Connectez l'alimentation et le récepteur 5G à l'aide du câble ETH de 3 m fourni.

  2. Branchez l'alimentation dans une prise électrique près d'une fenêtre.

  3. Ouvrez la fenêtre. Tenez le récepteur 5G avec le logo Nokia vers l'extérieur et appuyez sur le bouton de mesure. Utilisez les LED pour trouver le positionnement optimal.

    • LED clignotant en blanc → Mise à jour logicielle en cours. Ne déconnectez pas l'appareil.
    • LED clignotant en vert → l'appareil démarre LED vert fixe → Très bonne connexion. Vous pouvez installer le récepteur 5G ici.
    • LED jaune fixe → Connexion correcte et installation possible. Vous pourriez envisager de tester d'autres fenêtres pour un meilleur signal (vert).
    • LED rouge fixe → Connexion faible. Choisissez un autre emplacement d'installation.
    • LED clignotant en rouge → Pas de connexion. Choisissez un autre emplacement d'installation.

  4. Positionnez le support sur l'extérieur de la fenêtre. Nettoyez la surface avec les lingettes de nettoyage fournies avant de retirer le film protecteur. Appuyez fermement et uniformément sur le support pendant 60 secondes.

  5. Insérez le récepteur 5G (logo Nokia vers l'extérieur) dans le support (« clic »).

  6. Guidez le câble par-dessous la fenêtre et fixez-le au cadre de la fenêtre à l'aide de la pince.

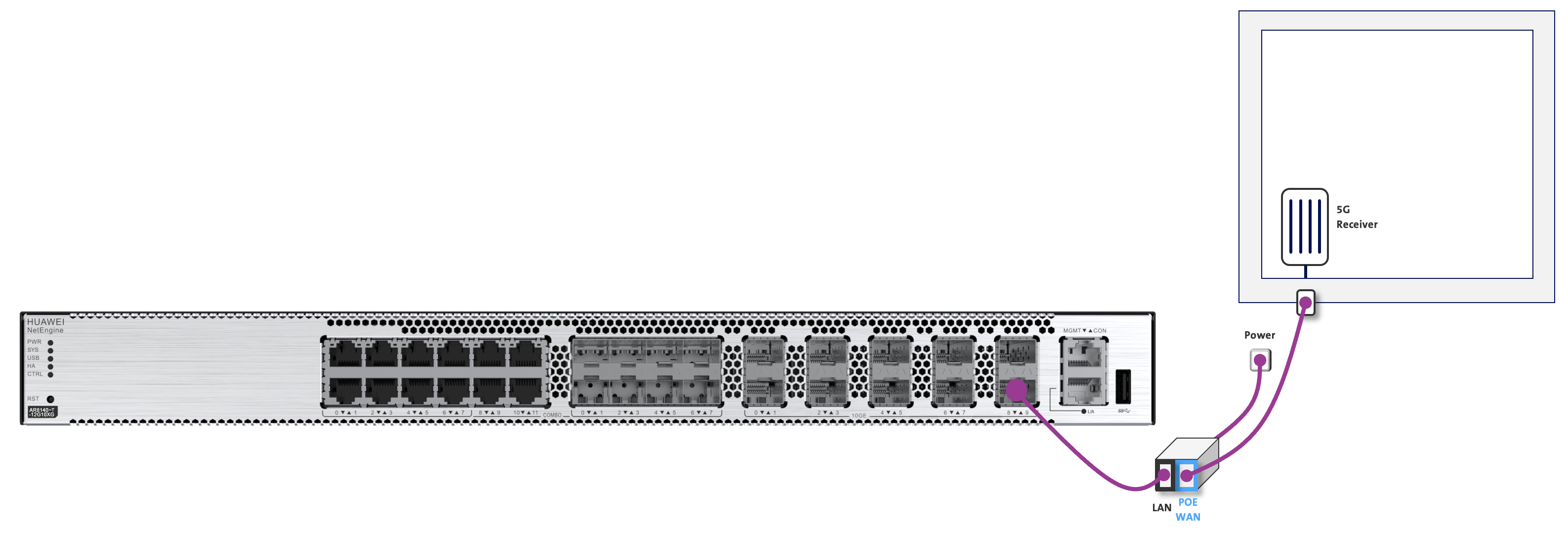

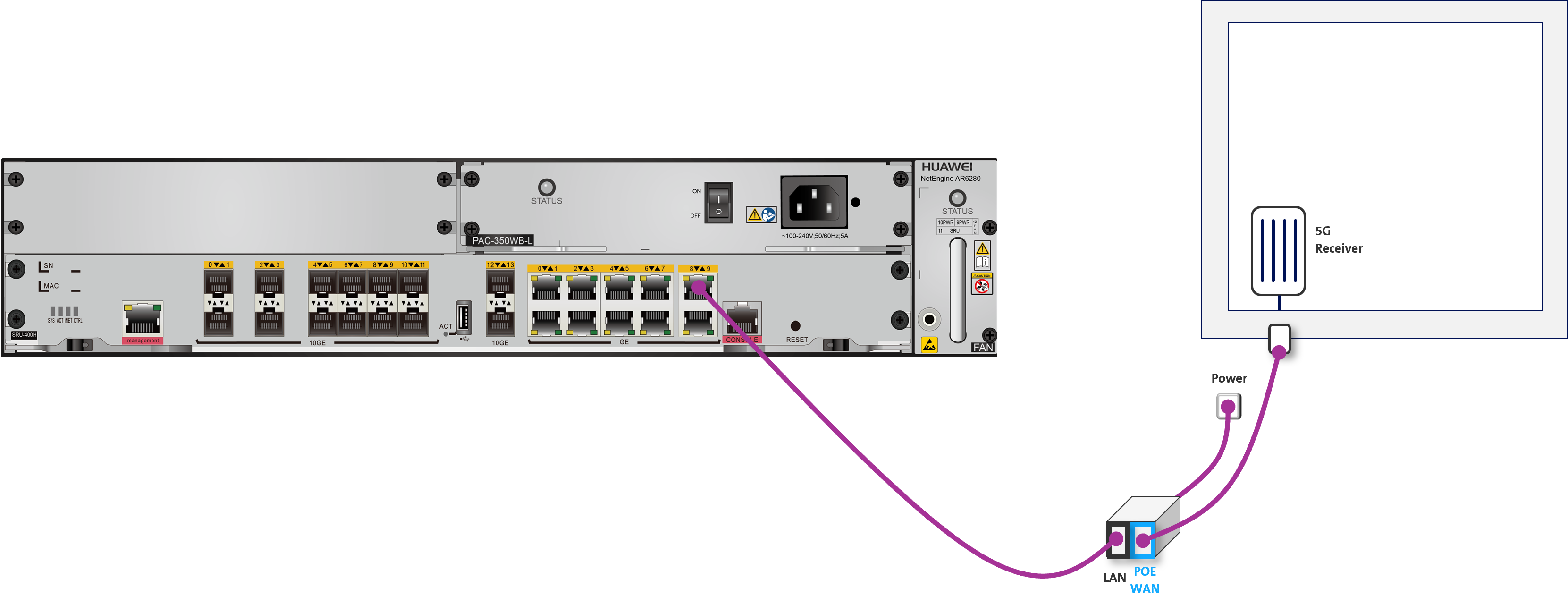

Selon votre modèle de routeur EC-M/L, installez le récepteur 5G fourni comme suit.

Routeur AR657W​

Le port GE8 du routeur est utilisé pour ABR ou Mobile Backup. Ce port ne peut pas être utilisé simultanément comme port LAN optique. Si GE8 est déjà configuré comme port LAN optique, il doit d'abord être désactivé avant que le Mobile Backup puisse être utilisé.

Connectez le port GE8 gauche (interface RJ45) avec un câble Ethernet (inclus) au récepteur 5G. La LED du port GE8 à l'avant du routeur doit maintenant clignoter en vert. Si un Switch est utilisé entre le routeur et le récepteur 5G, le VLAN 699 doit être activé sur le port choisi.

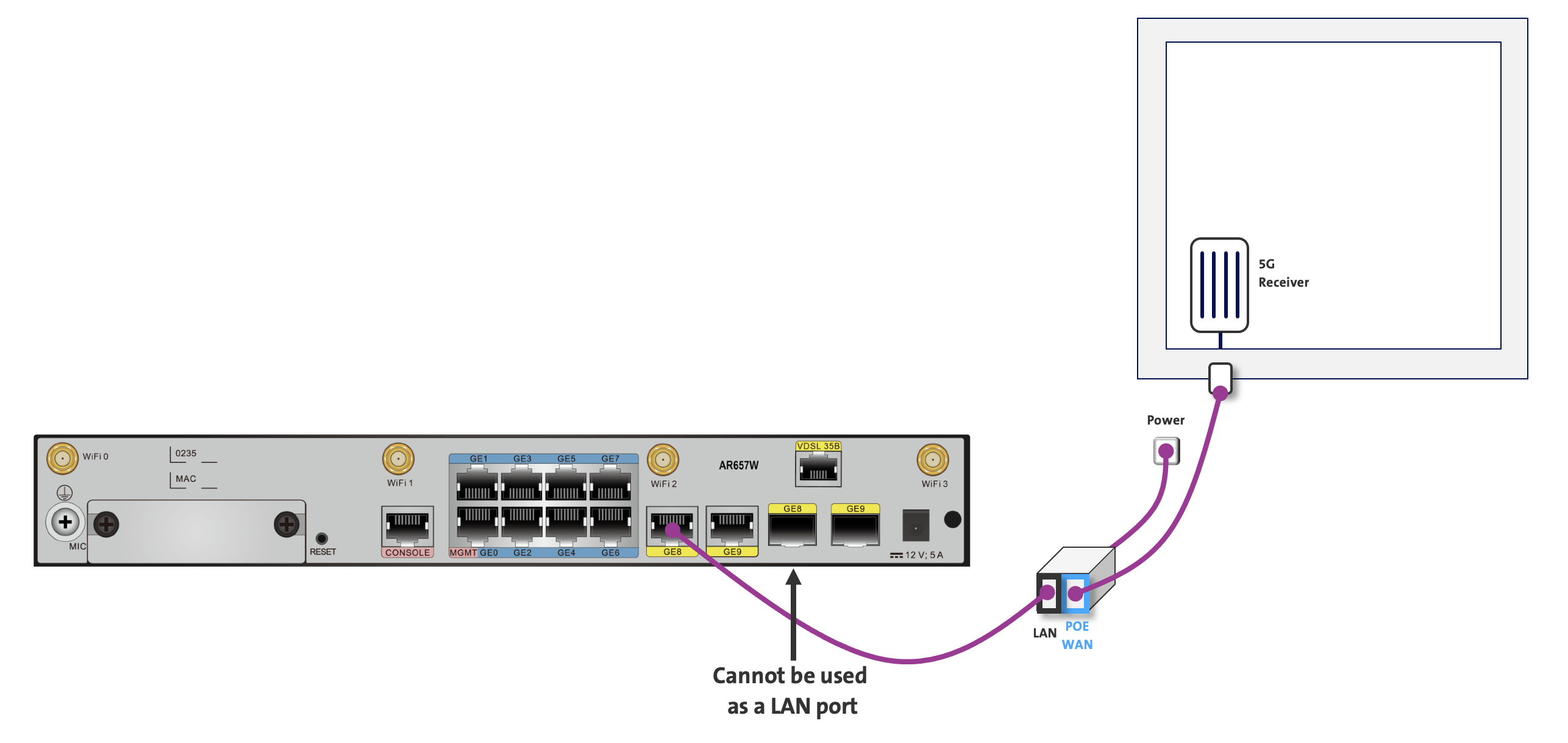

Connecter Mobile Backup au AR657W
