Option : installation d'Application Based Routing (ABR)
Installation physique
Une connexion Internet, commandée séparément, doit être disponible à l'emplacement EC-M ou EC-L pour la mise en service de l'ABR. Seules les connexions Internet EC-XS ou Business Internet de Swisscom sont autorisées comme connexions Internet. Un emplacement EC-XL doit toujours disposer de deux connexions Internet.
Selon le modèle de routeur EC-M/L/XL, connectez les connexions Internet au routeur comme suit :
- AR657W
- AR6280
- AR8140
- Business Box
Routeur AR657W
Le port GE8 du routeur est utilisé pour l'ABR. Il ne doit donc pas être utilisé comme port LAN optique. Cependant, si le port GE8 est déjà utilisé comme port LAN optique, il doit d'abord être libéré avant de pouvoir mettre l'ABR en service.
Connectez le port GE8 gauche (connecteur RJ45) avec un câble Ethernet (non inclus) à un port LAN du routeur EC-XS ou Business Internet. La LED du port GE8 à l'avant du routeur doit maintenant clignoter en vert.

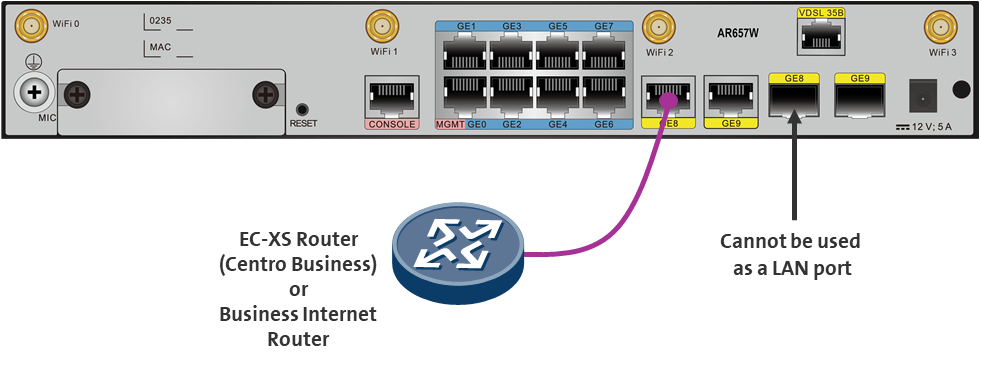

Connexion ABR sur AR657W
Routeur AR6280
Le port GE9 du routeur est utilisé pour les bandes passantes ABR jusqu'à 1 Gbit/s. Connectez ce port GE9 (connecteur RJ45) avec un câble Ethernet (non inclus) à un port LAN du routeur EC-XS ou Business Internet. La LED ACT du port GE9 doit maintenant clignoter en jaune.

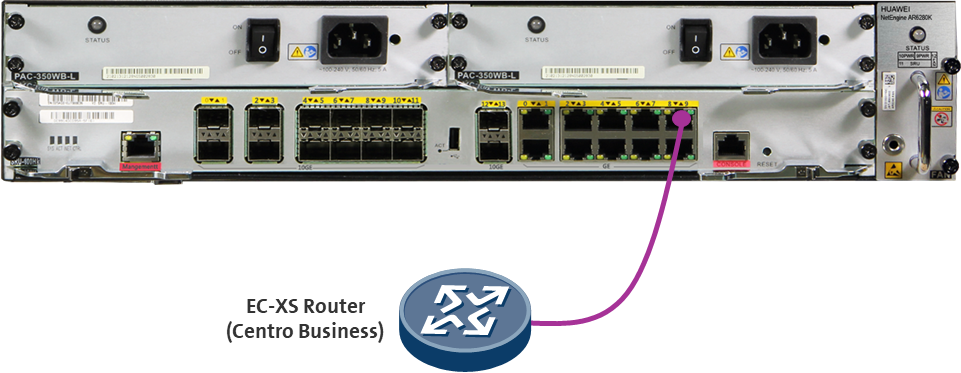

Connexion ABR 1 Gbit/s sur AR6280
Pour les bandes passantes ABR supérieures à 1 Gbit/s, le 10G port 12 du routeur est utilisé. Insérez le SFP commandé séparément dans le 10G port 12. Connectez ce 10G port 12 à un port LAN du routeur Business Internet à l'aide d'un câble Ethernet optique (SFP et câble non inclus). La LED ACT du 10G port 12 devrait maintenant clignoter en jaune.

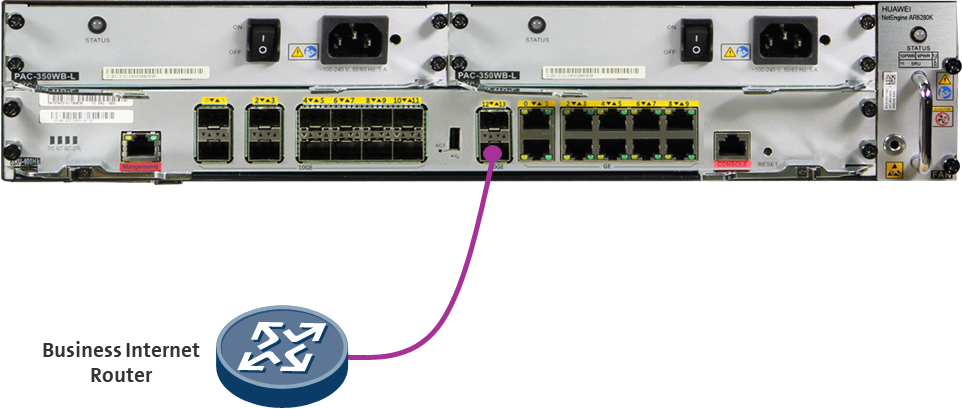

Connexion ABR 10 Gbit/s sur AR6280
Seul le port GE9 ou le 10G port 12 peut être utilisé pour l'ABR. Les deux ports ne sont pas disponibles comme ports LAN.
Sur un site EC-XL, les deux routeurs doivent être connectés à une connexion EC-XS ou Business Internet comme décrit précédemment.
Routeur AR8140
Le 10G port 8 du routeur est utilisé pour les bandes passantes ABR jusqu'à 10 Gbit/s. Insérez le SFP commandé séparément dans le 10G port 8. Connectez ce 10G port 8 avec un câble Ethernet optique (câble non inclus) à un port LAN du routeur EC-XS ou Business Internet. La LED d'interface du 10G port 8 doit maintenant clignoter en jaune.

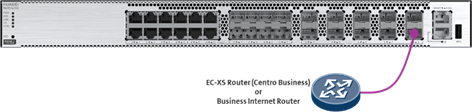

Connexion ABR (10 Gbit/s ou 1 Gbit/s) sur AR8140
Seul le 10G port 8 peut être utilisé pour l'ABR. La bande passante du port (1 Gbit/s ou 10 Gbit/s) et la technologie d'accès (cuivre ou fibre) est déterminée par le SFP inséré.
Sur un emplacement EC-XL, les deux routeurs doivent être connectés à une connexion EC-XS ou Business Internet comme décrit ci-dessus.
Business Box

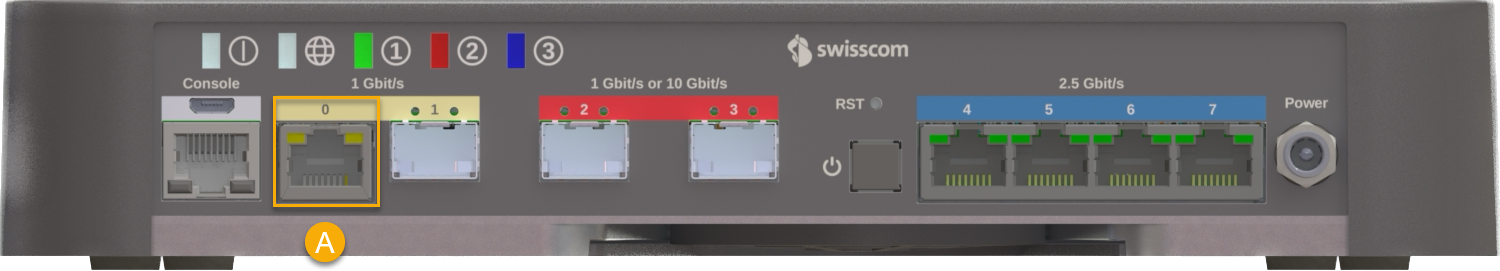

Le port GE0 (A) du routeur est utilisé pour les bandes passantes ABR jusqu'à 1 Gbit/s. Connectez le port GE0 (connecteur RJ45) avec un câble Ethernet (non inclus) à un port LAN du routeur EC-XS ou Business Internet. La LED de l'interface réseau du port GE0 doit maintenant clignoter en vert.
Sur un emplacement EC-XL, les deux routeurs doivent être connectés à une connexion EC-XS ou Business Internet comme décrit ci-dessus.
Configuration dans le Dashboard
Pour obtenir des instructions sur la configuration de l'ABR dans le Dashboard Enterprise Connect, veuillez consulter les instructions suivantes.
