Installation du routeur

Cette page décrit comment les différents modèles de routeur doivent être connectés au réseau Enterprise Connect (WAN) afin d'effectuer l'activation par la suite.

Veuillez sélectionner le modèle de routeur correspondant ci-dessous que vous souhaitez installer :

Installation du modèle de routeur AR657W​

Sauf indication contraire, la description suivante de l'installation du routeur s'applique aux sites EC-M, EC-L et EC-XL. Pour les sites EC-XL, installez simplement deux routeurs selon ces instructions.

Si vous avez besoin d'une description pour trouver les ports sur le routeur, vous la trouverez dans la présentation du routeur.

1. Installation physique​

Le routeur AR657W peut être utilisé comme équipement de bureau ou dans un rack 19". Les supports de montage pour l'installation en rack sont inclus.

  • Installez les supports de montage pour l'installation en rack si nécessaire.
  • Positionnez toujours le routeur AR657W à l'horizontale.
attention

Le routeur est équipé d'un ventilateur. Les fentes de ventilation latérales ne doivent pas être couvertes. Veuillez vous assurer qu'il y a au moins 5 cm d'espace libre autour du routeur afin que la chaleur puisse se dissiper.

2. Raccordement électrique​

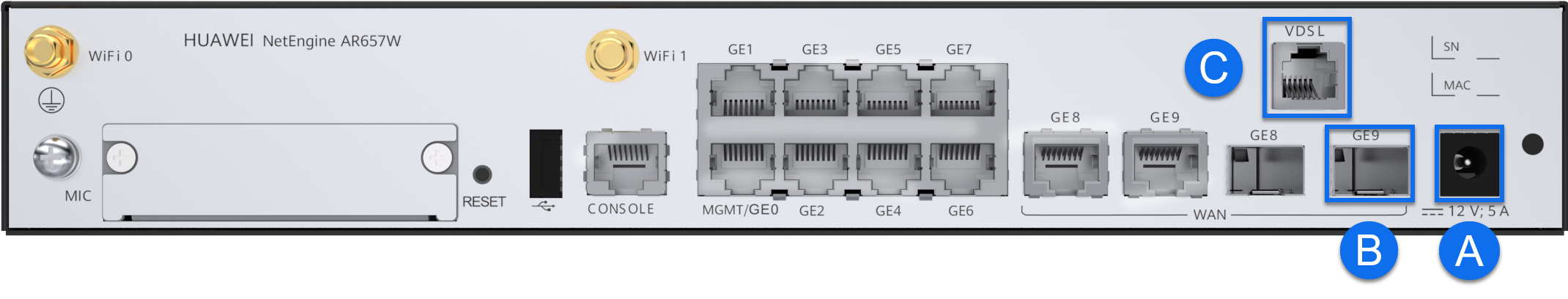

  • Branchez le bloc d'alimentation dans la prise de courant et dans le routeur (A). Le routeur s'allume automatiquement après le raccordement du bloc d'alimentation.
  • Fixez le câble d'alimentation avec l'attache de câble d'alimentation fournie.

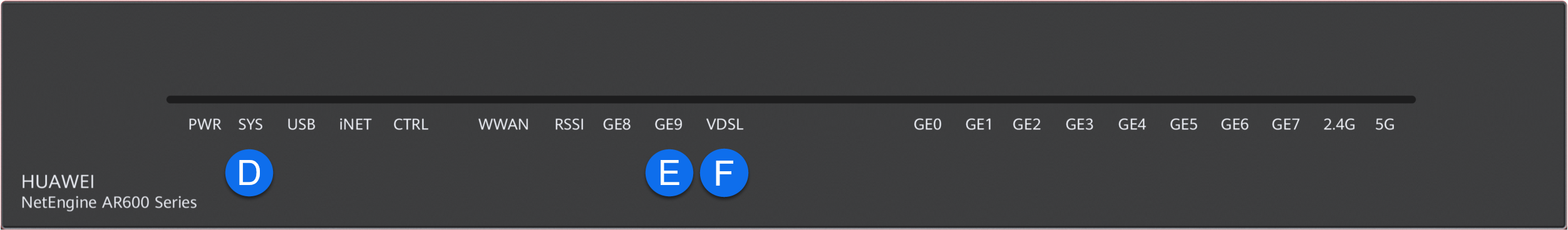

  • Après la mise sous tension, un clignotement RAPIDE de la LED SYS verte (D) est visible sur le routeur. Veuillez attendre qu'elle clignote LENTEMENT. Le routeur est alors prêt à fonctionner.

3. Connexion WAN​

La connexion WAN diffère selon la technologie d'accès disponible pour le site.

EC-M : connexion FTTH​

  • Dans le cas d'une connexion FTTH, Swisscom a installé une prise OTO.
  • Insérez le module fibre fourni dans le port GE9 (B) et connectez le câble WAN au module inséré et à la prise OTO.
  • La LED GE9 (E) à l'avant du routeur s'allume maintenant en vert ou clignote en vert.
  • Si la liaison WAN utilise une connexion xgsPON, effectuez l'appairage xgsPON comme décrit ci-dessous.

EC-M : connexion cuivre​

  • Dans le cas d'une connexion cuivre, Swisscom a installé une prise cuivre.
  • Connectez le port VDSL (C) du routeur à la prise cuivre à l'aide du câble de connexion DSL fourni.
  • La LED VDSL (F) à l'avant du routeur s'allume en vert ou clignote en vert environ 6 minutes après l'activation de la ligne VDSL. Ce temps est nécessaire pour établir la connexion VDSL.

EC-L/XL : connexion FTTO​

  • Insérez le SFP fourni dans le port GE9 (B).
  • Pour une connexion fibre optique FTTO, aucun câble fibre optique n'est fourni. Le client est responsable de l'installation intérieure et un câble fibre optique doit donc déjà être disponible à l'emplacement du routeur.
  • Branchez le câble fibre optique dans le port GE9 (B) du routeur.
  • La LED GE9 (E) à l'avant du routeur s'allume maintenant en vert ou clignote en vert.

Mobile Access​

info

Appairage xgsPON​

Dans le cas d'une connexion EC-M FTTH avec xgsPON, les étapes d'appairage suivantes doivent être effectuées.

Effectuez l'appairage xgsPON sur le Dashboard EC comme suit :

  1. Ouvrez l'appairage au CPE sur le site correspondant (étapes 1 à 3)
  2. Saisissez l'adresse MAC indiquée sur le routeur (étape 4)
  3. Confirmez votre saisie et envoyez
  4. Après l'appairage, attendez 2 minutes pour activer le routeur avec ZTP. Remarque : la LED du port 9 à l'avant du routeur ne s'allumera qu'après la fin du processus ZTP.
  5. Le statut de l'appairage est affiché dans la barre du Dashboard. L'affichage du statut doit être mis à jour manuellement.

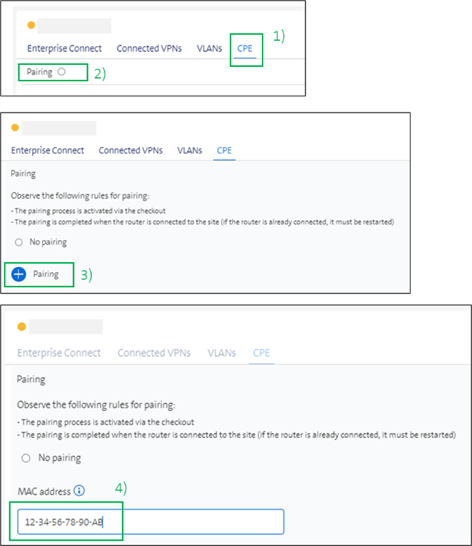

Appairage MAC pour xgsPON

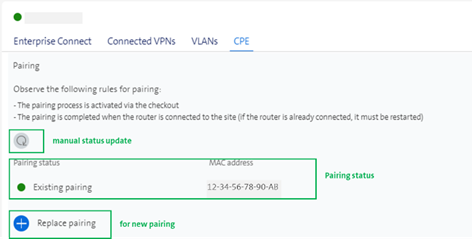

Statut de l'appairage MAC
