Huawei AR657W

Ce chapitre présente une vue d'ensemble des LED et des connexions du routeur.

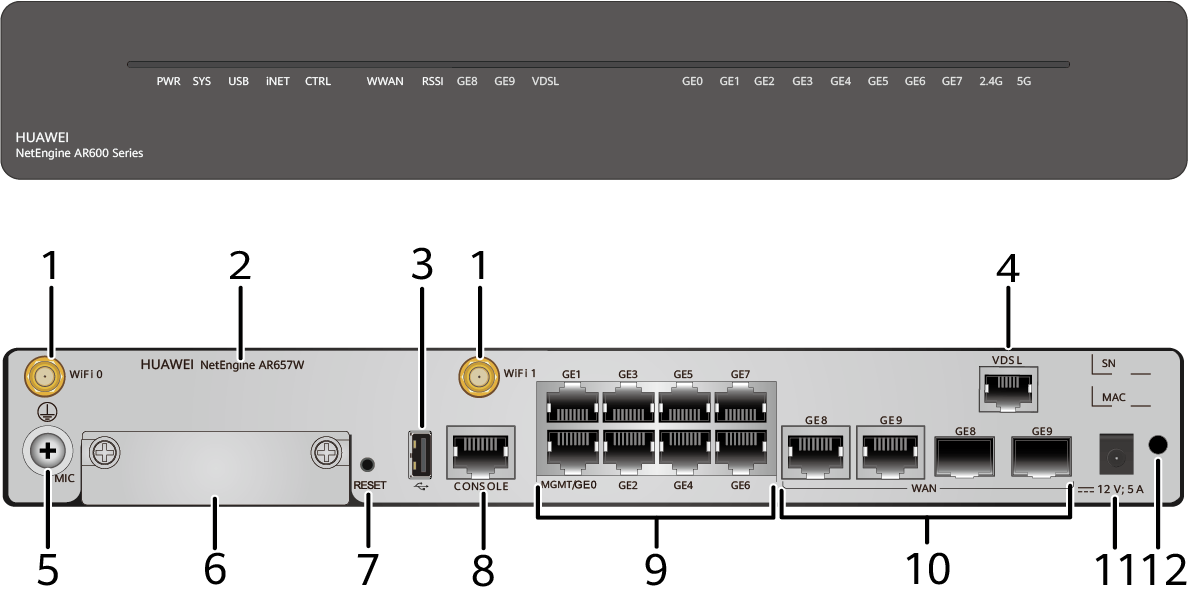

Structure et connexions

Numéro d'interface(s)	Description	Remarque
1	Deux interfaces d'antenne Wi-Fi (non utilisées)
2	Sérigraphie du modèle de produit
3	Une interface USB 2.0 (non utilisée)
4	Interface WAN VDSL	Utilisée pour connecter la ligne WAN DSL
5	Point de mise à la terre
6	Un slot MIC (non utilisé)
7	Bouton RESET	Ce bouton est utilisé pour réinitialiser le routeur aux paramètres d'usine. La réinitialisation du routeur interrompra les services et le processus ZTP sera à nouveau nécessaire. Soyez donc prudent si vous décidez d'appuyer sur ce bouton ! Pour réinitialiser et restaurer les paramètres d'USINE, maintenez le bouton enfoncé pendant au moins 30 secondes.
8	Interface console
9	Interfaces LAN : huit interfaces électriques GE	GE0 est également le port de gestion utilisé pour le Zero Touch Provisioning (ZTP) pendant la phase d'installation. GE6 et GE7 sont réservés pour être utilisés pour le sync link en cas d'EC-XL avec sync link.
10	Interfaces WAN : deux interfaces combo GE	Une interface combo GE est composée d'une interface Ethernet optique et d'une interface Ethernet électrique sur le panneau. Les deux interfaces n'ont qu'une seule interface de transfert interne. Lorsque l'une des interfaces Ethernet fonctionne, l'autre interface est désactivée. GE8 peut être utilisé comme port LAN optique lorsqu'il n'est pas utilisé comme port WAN pour Application Based Routing ou la connectivité Mobile Backup. GE9 est utilisé pour la connectivité WAN fibre.
11	Prise d'alimentation
12	Prise pour l'attache de verrouillage du câble d'alimentation	Insérez une attache de verrouillage du câble d'alimentation dans cette prise pour sécuriser le câble d'alimentation.

info

Le routeur AR657W ne supporte pas l'agrégation de liens (LAG)

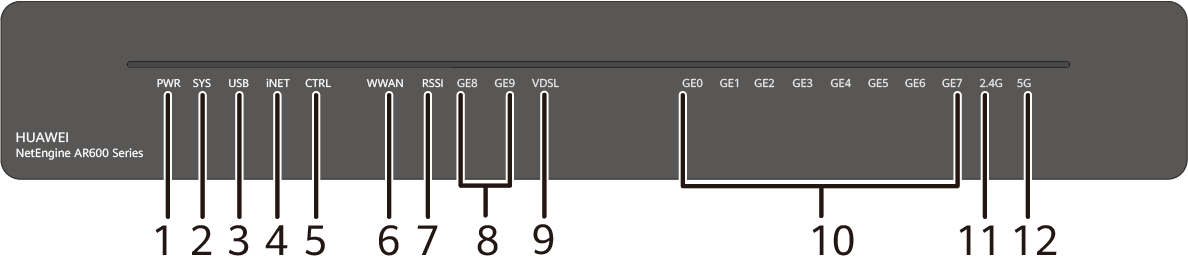

Description des LED

Numéro	Indicateur	Couleur	Description
1	PWR	Vert	Allumé fixe : l'alimentation du routeur est normale.
		éteint	Le routeur est hors tension.
2	SYS	vert	Clignotement lent vert : le routeur fonctionne correctement. Clignotement rapide vert : le routeur est en cours de démarrage ou de redémarrage.
		rouge	Rouge fixe : une panne affectant les services s'est produite et ne peut pas être corrigée automatiquement. La panne doit être corrigée manuellement.
		éteint	Le logiciel du routeur ne fonctionne pas ou est en cours de réinitialisation.
3	USB	non utilisé
4	iNET	vert	Allumé fixe : le service réseau a été établi.
		éteint	Le service réseau est indisponible.
5	CTRL	vert	Allumé fixe : le contrôleur SD-WAN gère le routeur.
		éteint	Le contrôleur SD-WAN ne gère pas le routeur.
6	WWAN	non utilisé
7	RSSI	non utilisé
8	GE8 à GE9	vert	Allumé fixe : une liaison a été établie sur l'interface combo GE correspondante. Clignotant : des données sont en cours de transmission ou de réception sur l'interface combo GE correspondante.
		éteint	Aucune liaison n'est établie sur l'interface GE correspondante.
9	GE0 à GE7	vert	Allumé fixe : une liaison a été établie sur l'interface LAN correspondante. Clignotant : des données sont en cours de transmission ou de réception sur l'interface LAN correspondante.
		éteint	Aucune liaison n'est établie sur l'interface LAN correspondante.
10	2.4G	non utilisé
11	5G	non utilisé
