LAN Switch Konfiguration

Templates für Enterprise Connect LAN Switches werden in der Applikation «Enterprise Connect Dashboard» > Vertrag auswählen > «Netzwerk-Services» > «Einstellungen» erstellt.

Hinweise​

Ein bereits erstelltes Template wird unter «Einstellungen» angezeigt. Wenn das Template ausgewählt wird, können die Einstellungen neu konfiguriert oder das Template gelöscht werden. Um Switches und Access Points zu konfigurieren, wird der LAN-Service am entsprechenden Standort benötigt (kann über die Auftragsverwaltung bestellt werden). Switches, die nicht über die Auftragsverwaltung bestellt wurden, können im Enterprise Connect Dashboard nicht konfiguriert werden. Wenn Sie den Service für einen Standort aktiviert und Switches gekauft haben, können Sie im Dashboard einen Switch dem gewünschten Standort zuweisen.

Switch-Template erstellen​

  1. Wählen Sie «Switch-Template» und «+»
  2. Name: Geben Sie dem Template einen Namen
  3. Template klonen: Wenn bereits ein Template für denselben Switch-Typ existiert, kann es hier ausgewählt werden
  4. Switch-Typ: Wählen Sie den entsprechenden Switch
  5. 802.1X: Wenn 802.1x verwendet wird, kann es hier aktiviert werden

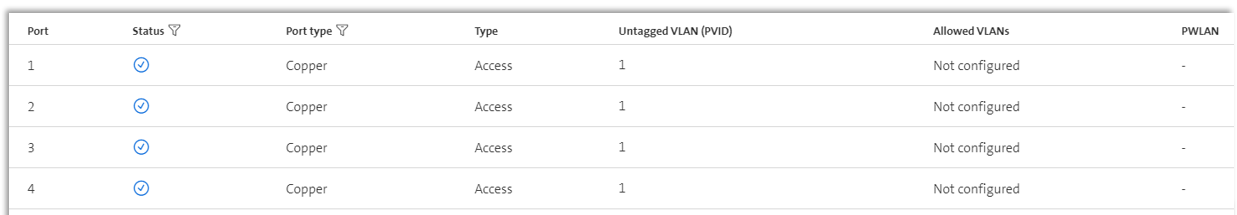

  6. Port-Konfigurationen: Das Template kann für jeden Port ausgewählt werden:

plot

Port bearbeiten​

  1. Admin-Status: «Deaktiviert» schaltet den Port ab
  2. Port-Typ: Wählen Sie zwischen Access oder Trunk
  3. Alle VLANs / PWLAN VLANs: Wenn alle VLANs aktiviert sind, werden alle erstellten VLANs auf die Verbindung angewendet. Auch PWLAN, falls aktiviert
  4. Zugelassene VLANs: Fügen Sie manuell die Anzahl der VLANs hinzu, die für diesen Port gelten sollen, und drücken Sie die Eingabetaste
  5. Um ein Switch-Template auf andere Switches desselben Typs anzuwenden, wählen Sie den entsprechenden Standort und einen Switch
  6. Fügen Sie das Template hinzu. Die Konfiguration wird angewendet, sobald die Bestellung erfolgreich abgeschlossen ist
  7. Sobald das Switch-Template angewendet wurde, wird dies unter dem jeweiligen Switch einschliesslich der Konfiguration angezeigt

Mögliche Fehler​

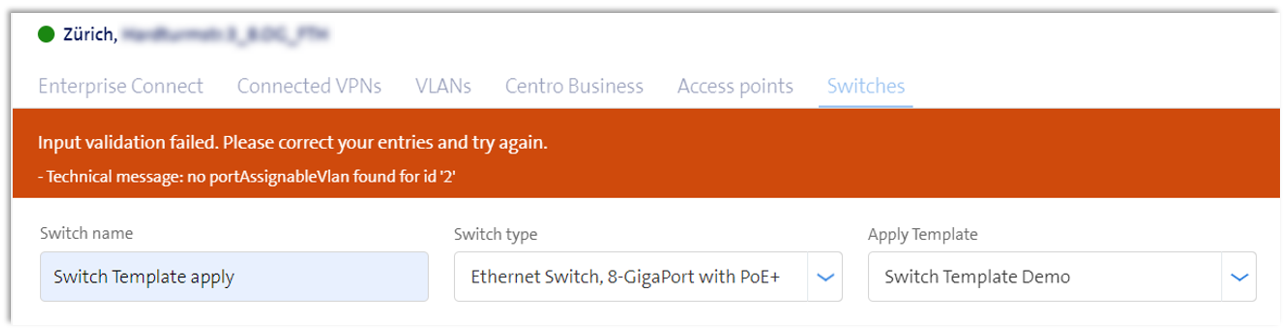

  • Wenn ein Switch-Template angewendet werden soll, aber die hinzugefügten VLANs nicht Teil dieses Standorts sind, wird eine Fehlermeldung mit den betreffenden VLANs angezeigt.
  • In diesem Fall muss das VLAN zuerst auf den Standort angewendet werden oder das Switch-Template muss geändert werden.

plot
