Configurare Multicast

  • Multicast consente una distribuzione efficiente del traffico uno-a-molti attraverso Enterprise Connect, inviando un singolo flusso che viene replicato solo dove necessario.
  • Enterprise Connect supporta Protocol Independent Multicast (PIM) con Source-Specific Multicast (SSM) per impostazione predefinita e la modalità Sparse Mode (SM) opzionale per scenari Multicast classici.
  • La configurazione Multicast viene eseguita centralmente a livello di VPN e di VLAN per ciascuna sede.

Prerequisiti​

  • Modelli CPE supportati:
    • Huawei AR8140 (CPE fisico, richiesta Advanced License)
    • Business Box / AR6700v-L (uCPE)
  • Interworking Gateway (IWG): AR6700v-L
  • Versioni EC supportate: EC-M, EC-L, EC-XL
  • Le sedi EC-XL devono essere senza sync link (NSL)
  • L'opzione Multicast deve essere abilitata commercialmente a livello di contratto

Restrizioni e note​

  • Routing statico e VRRP: Multicast non è supportato quando i router del cliente utilizzano route statiche che puntano a IP virtuali VRRP. Come soluzione alternativa, è possibile utilizzare route statiche floating verso gli IP fisici del CPE.
  • Limite dei flussi Multicast: è supportato un massimo di 256 flussi Multicast per tenant.
  • Utilizzo VLAN EC-XL-NSL: nelle sedi EC-XL senza sync link, Multicast può essere configurato su VLAN Campus-wide o VLAN CPE-only. La prima VLAN abilitata per Multicast definisce l'utilizzo consentito.
  • Comportamento di failover: negli scenari EC-XL-NSL, la convergenza Multicast dopo il failover può essere più lenta a causa dell'elezione del PIM Designated Router (DR) e della convergenza WAN.

Configurazione​

Abilitare Multicast a livello di VPN​

  1. Alla voce VPN > selezionare la VPN corrispondente.
  2. Abilitare Multicast utilizzando il pulsante di attivazione.
  3. Diventano disponibili le seguenti opzioni:
    • PIM SSM (Source-Specific Multicast)
      • Abilitato per impostazione predefinita e non può essere disabilitato
      • Intervallo SSM predefinito: 232.0.0.0/8
    • PIM SM (Sparse Mode)
      • Disabilitato per impostazione predefinita
      • Può essere abilitato se necessario
  4. Quando si abilita PIM SM, è necessario configurare un Rendezvous Point (RP) statico.
  5. Inserire l'indirizzo IP dell'RP:
    • Questo indirizzo IP viene configurato come indirizzo loopback su ogni CPE collegato a questa VPN.
    • Ogni CPE agisce come RP.
  6. Fare clic su Salva e inviare l'ordine.
note

Multicast non può essere disabilitato a livello di VPN finché almeno una VLAN ha una configurazione specifica per Multicast.

Configurare Multicast a livello di VLAN​

  1. Accedere a Sedi > VLANs.
  2. Aprire la VLAN che deve essere utilizzata per Multicast.
  3. Selezionare la VPN su cui è stato abilitato Multicast.
  4. Aprire la scheda Multicast.
note

La scheda Multicast è visibile solo se:

  • Multicast è abilitato sulla VPN selezionata
  • Il modello CPE supporta Multicast
  • Per EC-XL, la sede è senza sync link
  1. Fare clic su (+) Aggiungi IGMP / PIM.
  2. Selezionare la combinazione VLAN–VPN.
  3. Scegliere la versione IGMP:
    • IGMPv2
      • Supportato solo se PIM SM è abilitato a livello di VPN
    • IGMPv3
      • Supportato in tutti i casi
      • Raccomandato e richiesto per SSM
  4. (Opzionale) Configurare Static Joins:
    • Definire gli indirizzi dei gruppi Multicast
    • Quando si utilizza IGMPv3, specificare opzionalmente un indirizzo sorgente per SSM
note

Il campo indirizzo sorgente viene mostrato solo per IGMPv3. Lasciarlo vuoto significa implicitamente "qualsiasi sorgente".

  1. PIM BFD viene abilitato automaticamente quando PIM SM è attivo e non può essere disabilitato.
note

Per richiedere la disattivazione, contattare il supporto Swisscom.

  1. Salvare la configurazione VLAN e inviare l'ordine.

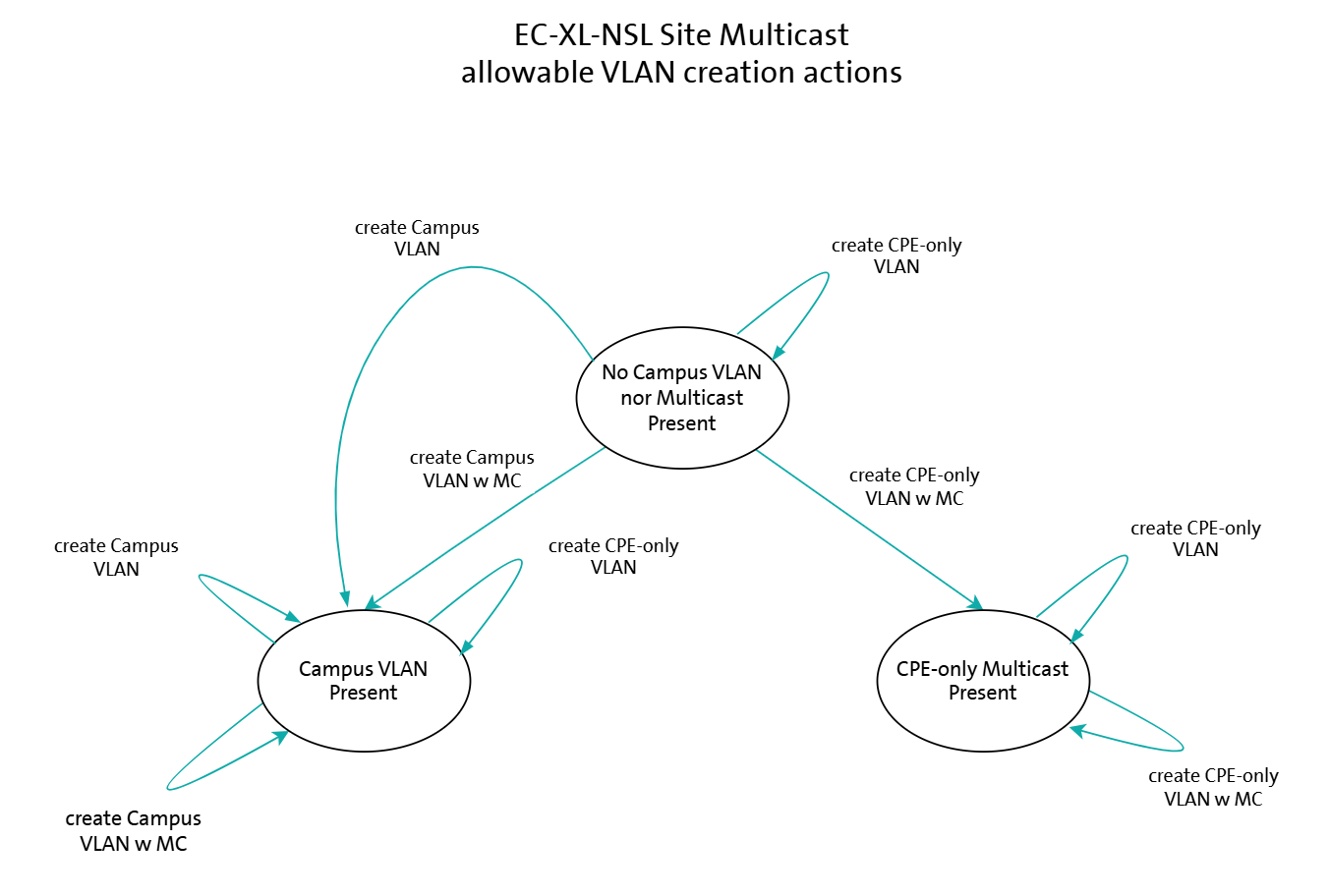

EC-XL senza Sync Link – Panoramica utilizzo VLAN​

  • VLAN Campus-wide
    • Utilizzata quando il traffico Multicast deve essere condiviso tra entrambi i CPE e i segmenti LAN interni
    • Richiede che PIM/IGMP sia abilitato sulla stessa VLAN utilizzata per la sessione iBGP implicita
    • Per ogni VLAN Campus-wide abilitata per Multicast, gli indirizzi IP del CPE tra CPE 1 e CPE 2 verranno scambiati in modo che il nuovo CPE attivo abbia l'indirizzo IP più alto.
  • VLAN CPE-only
    • Utilizzata quando Multicast è limitato al routing a livello di CPE senza distribuzione Campus-wide
    • Nessuna dipendenza implicita da iBGP o MSDP
note

Nelle sedi EC-XL senza sync link, Multicast può essere configurato solo su VLAN Campus-wide o VLAN CPE-only. La prima VLAN abilitata per Multicast definisce la modalità e limita di conseguenza la creazione di ulteriori VLAN. Multicast

Informazioni aggiuntive​

  • I replicatori e i peer MSDP vengono gestiti automaticamente dalla piattaforma e non sono configurabili dal cliente.
  • Il Dashboard fornisce una vista di sola lettura dei peer MSDP gestiti automaticamente alla voce Routing > Peer MSDP infrastruttura.
