Multicast konfigurieren

  • Multicast ermöglicht eine effiziente Eins-zu-Viele-Datenverteilung über Enterprise Connect, indem ein einzelner Stream gesendet wird, der nur dort repliziert wird, wo er benötigt wird.
  • Enterprise Connect unterstützt Protocol Independent Multicast (PIM) mit Source-Specific Multicast (SSM) standardmässig und optionalem Sparse Mode (SM) für klassische Multicast-Szenarien.
  • Die Multicast-Konfiguration erfolgt zentral auf VPN- und VLAN-Ebene jedes Standorts.

Voraussetzungen​

  • Unterstützte CPE-Modelle:
    • Huawei AR8140 (physisches CPE, Advanced License erforderlich)
    • Business Box / AR6700v-L (uCPE)
  • Interworking Gateway (IWG): AR6700v-L
  • Unterstützte EC-Varianten: EC-M, EC-L, EC-XL
  • EC-XL-Standorte müssen ohne Sync Link (NSL) sein
  • Die Multicast-Option muss auf Vertragsebene kommerziell aktiviert sein

Einschränkungen und Hinweise​

  • Statisches Routing und VRRP: Multicast wird nicht unterstützt, wenn Kunden-Router statische Routen verwenden, die auf VRRP-Virtual-IPs zeigen. Als Workaround können Floating-Static-Routes zu den physischen CPE-IPs verwendet werden.
  • Multicast-Flow-Limit: Es werden maximal 256 Multicast-Flows pro Mandant unterstützt.
  • EC-XL-NSL VLAN-Nutzung: An EC-XL-Standorten ohne Sync Link kann Multicast entweder auf Campus-weiten VLANs oder CPE-only-VLANs konfiguriert werden. Das erste Multicast-fähige VLAN definiert die zulässige Nutzung.
  • Failover-Verhalten: In EC-XL-NSL-Szenarien kann die Multicast-Konvergenz nach einem Failover aufgrund der PIM Designated Router (DR)-Wahl und WAN-Konvergenz langsamer sein.

Konfiguration​

Multicast auf VPN-Ebene aktivieren​

  1. Unter VPN > wählen Sie das entsprechende VPN aus.
  2. Aktivieren Sie Multicast über den Toggle-Button.
  3. Folgende Optionen werden verfügbar:
    • PIM SSM (Source-Specific Multicast)
      • Standardmässig aktiviert und kann nicht deaktiviert werden
      • Standard-SSM-Bereich: 232.0.0.0/8
    • PIM SM (Sparse Mode)
      • Standardmässig deaktiviert
      • Kann bei Bedarf aktiviert werden
  4. Bei Aktivierung von PIM SM muss ein statischer Rendezvous Point (RP) konfiguriert werden.
  5. Geben Sie die RP-IP-Adresse ein:
    • Diese IP-Adresse wird als Loopback-Adresse auf jedem CPE konfiguriert, das mit diesem VPN verbunden ist.
    • Jedes CPE fungiert als RP.
  6. Klicken Sie auf Save und senden Sie den Auftrag ab.
hinweis

Multicast kann auf VPN-Ebene nicht deaktiviert werden, solange mindestens ein VLAN eine Multicast-spezifische Konfiguration aufweist.

Multicast auf VLAN-Ebene konfigurieren​

  1. Gehen Sie zu Locations > VLANs.
  2. Öffnen Sie das VLAN, das für Multicast verwendet werden soll.
  3. Wählen Sie das VPN aus, auf dem Multicast aktiviert wurde.
  4. Öffnen Sie den Multicast-Tab.
hinweis

Der Multicast-Tab ist nur sichtbar, wenn:

  • Multicast auf dem ausgewählten VPN aktiviert ist
  • Das CPE-Modell Multicast unterstützt
  • Für EC-XL der Standort ohne Sync Link ist
  1. Klicken Sie auf (+) Add IGMP / PIM.
  2. Wählen Sie die VLAN–VPN-Kombination aus.
  3. Wählen Sie die IGMP-Version:
    • IGMPv2
      • Nur unterstützt, wenn PIM SM auf VPN-Ebene aktiviert ist
    • IGMPv3
      • In allen Fällen unterstützt
      • Empfohlen und für SSM erforderlich
  4. (Optional) Konfigurieren Sie Static Joins:
    • Definieren Sie Multicast-Gruppenadressen
    • Bei Verwendung von IGMPv3 kann optional eine Quelladresse für SSM angegeben werden
hinweis

Das Quelladressenfeld wird nur bei IGMPv3 angezeigt. Wenn es leer gelassen wird, bedeutet dies implizit «beliebige Quelle».

  1. PIM BFD wird automatisch aktiviert, wenn PIM SM aktiv ist, und kann nicht deaktiviert werden.
hinweis

Um die Deaktivierung zu beantragen, kontaktieren Sie den Swisscom-Support.

  1. Speichern Sie die VLAN-Konfiguration und senden Sie den Auftrag ab.

EC-XL ohne Sync Link – VLAN-Nutzungsübersicht​

  • Campus-weites VLAN
    • Wird verwendet, wenn Multicast-Datenverkehr über beide CPEs und interne LAN-Segmente geteilt werden muss
    • Erfordert die Aktivierung von PIM/IGMP auf demselben VLAN, das für die implizite iBGP-Sitzung verwendet wird
    • Für jedes Multicast-fähige Campus-weite VLAN werden die CPE-IP-Adressen zwischen CPE 1 und CPE 2 getauscht, sodass das neue aktive CPE die höhere IP-Adresse hat.
  • CPE-only VLAN
    • Wird verwendet, wenn Multicast auf CPE-Level-Routing ohne Campus-weite Verteilung beschränkt ist
    • Keine impliziten Abhängigkeiten zu iBGP oder MSDP
hinweis

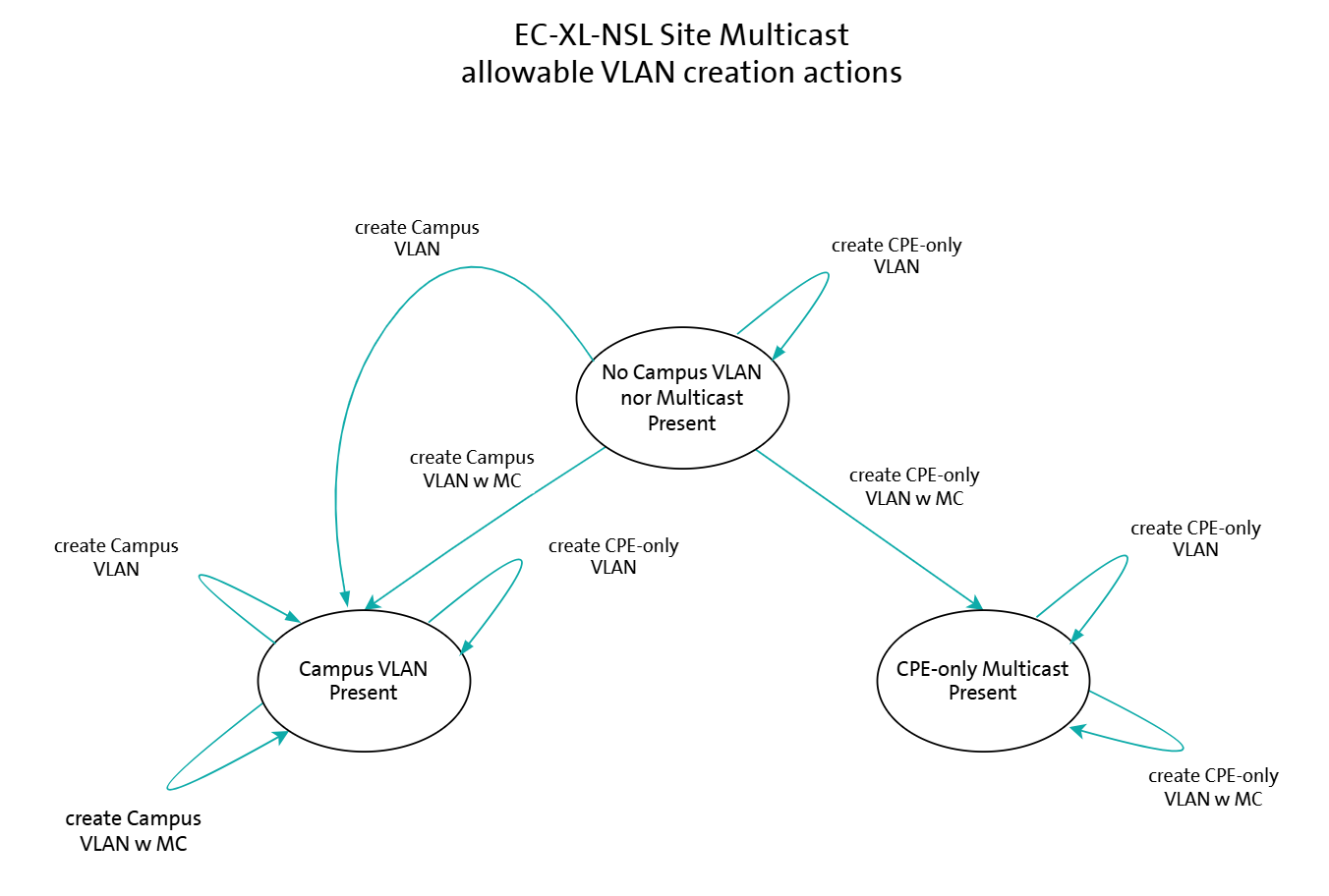

An EC-XL-Standorten ohne Sync Link kann Multicast nur entweder auf Campus-weiten VLANs oder CPE-only-VLANs konfiguriert werden. Das erste Multicast-fähige VLAN definiert den Modus und schränkt die weitere VLAN-Erstellung entsprechend ein. Multicast

Zusätzliche Informationen​

  • Replicators und MSDP-Peers werden automatisch von der Plattform verwaltet und sind vom Kunden nicht konfigurierbar.
  • Das Dashboard bietet eine schreibgeschützte Ansicht der automatisch verwalteten MSDP-Peers unter Routing > Infrastructure MSDP Peer.
