Configuration du LAN Switch

Les modèles pour les LAN Switches Enterprise Connect sont créés dans l'application « Dashboard Enterprise Connect » > Sélectionner l'accord > « Services réseau » > « Paramètres ».

Remarques​

Un modèle déjà créé est affiché sous Paramètres. Si le modèle est sélectionné, les paramètres peuvent être reconfigurés ou le modèle supprimé. Pour configurer les switches et les Access Points, le service LAN est requis à l'emplacement correspondant (peut être commandé via la gestion des commandes). Les switches qui n'ont pas été commandés via la gestion des commandes ne peuvent pas être configurés dans le Dashboard Enterprise Connect. Si vous avez activé le service pour un emplacement et acheté des switches, vous pouvez attribuer un Switch à l'emplacement souhaité dans le Dashboard.

Créer un modèle de Switch​

  1. Sélectionnez « Modèle de Switch » et « + »
  2. Nom : donnez un nom au modèle
  3. Cloner le modèle : si un modèle existe déjà pour le même type de Switch, il peut être sélectionné ici
  4. Type de Switch : sélectionnez le Switch correspondant
  5. 802.1X : si 802.1X est utilisé, il peut être activé ici

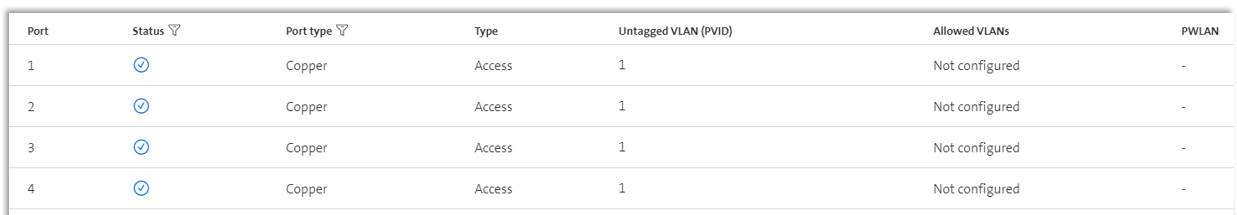

  6. Configurations de port : le modèle peut être sélectionné pour chaque port :

plot

Modifier le port​

  1. Statut admin : « Désactivé » éteint le port
  2. Type de port : sélectionnez entre Access ou Trunk
  3. Tous les VLANs / VLANs PWLAN : si tous les VLANs sont activés, tous les VLANs créés sont appliqués à la connexion. Également PWLAN, si activé
  4. VLANs autorisés : ajoutez manuellement le numéro des VLANs qui doivent s'appliquer à ce port et appuyez sur Entrée
  5. Pour appliquer un modèle de Switch à d'autres switches du même type, sélectionnez l'emplacement correspondant et un Switch
  6. Ajoutez le modèle. La configuration est appliquée dès que la commande est terminée avec succès
  7. Dès que le modèle de Switch est appliqué, cela s'affiche sous le Switch concerné, y compris la configuration

Erreurs possibles​

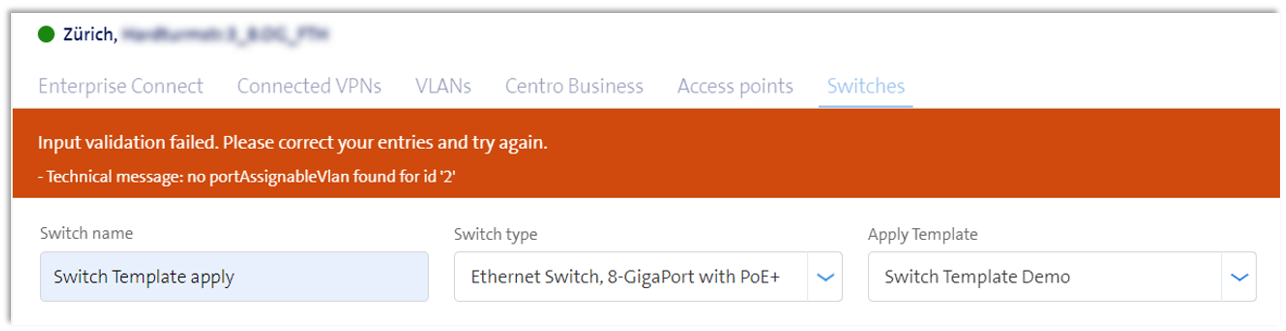

  • Si un modèle de Switch doit être appliqué, mais que les VLANs ajoutés ne font pas partie de cet emplacement, un message d'erreur s'affiche avec le(s) VLAN(s) en question.
  • Dans ce cas, le VLAN doit d'abord être appliqué à l'emplacement ou le modèle de Switch doit être modifié.

plot
