Configurer le Multicast

  • Le Multicast permet une distribution efficace du trafic de type un-vers-plusieurs à travers Enterprise Connect en envoyant un flux unique qui n'est répliqué que là où c'est nécessaire.
  • Enterprise Connect prend en charge le Protocol Independent Multicast (PIM) avec Source-Specific Multicast (SSM) par défaut et le mode Sparse Mode (SM) optionnel pour les scénarios multicast classiques.
  • La configuration Multicast est effectuée de manière centralisée au niveau du VPN et au niveau du VLAN de chaque site.

Prérequis​

  • Modèles de CPE pris en charge :
    • Huawei AR8140 (CPE physique, licence Advanced requise)
    • Business Box / AR6700v-L (uCPE)
  • Interworking Gateway (IWG) : AR6700v-L
  • Versions EC prises en charge : EC-M, EC-L, EC-XL
  • Les sites EC-XL doivent être sans lien de synchronisation (NSL)
  • L'option Multicast doit être activée commercialement au niveau du contrat

Restrictions et remarques​

  • Routage statique et VRRP : le Multicast n'est pas pris en charge lorsque les routeurs clients utilisent des routes statiques pointant vers les IP virtuelles VRRP. En solution de contournement, des routes statiques flottantes vers les IP physiques du CPE peuvent être utilisées.
  • Limite de flux Multicast : un maximum de 256 flux multicast est pris en charge par tenant.
  • Utilisation des VLAN EC-XL-NSL : sur les sites EC-XL sans lien de synchronisation, le multicast peut être configuré soit sur des VLAN Campus-wide, soit sur des VLAN CPE-only. Le premier VLAN activé pour le multicast définit l'utilisation autorisée.
  • Comportement de basculement : dans les scénarios EC-XL-NSL, la convergence multicast après un basculement peut être plus lente en raison de l'élection du routeur désigné PIM (DR) et de la convergence WAN.

Configuration​

Activer le Multicast au niveau du VPN​

  1. Sous VPN > sélectionnez le VPN correspondant.
  2. Activez le Multicast à l'aide du bouton bascule.
  3. Les options suivantes deviennent disponibles :
    • PIM SSM (Source-Specific Multicast)
      • Activé par défaut et ne peut pas être désactivé
      • Plage SSM par défaut : 232.0.0.0/8
    • PIM SM (Sparse Mode)
      • Désactivé par défaut
      • Peut être activé si nécessaire
  4. Lors de l'activation de PIM SM, un point de rendez-vous (RP) statique doit être configuré.
  5. Saisissez l'adresse IP du RP :
    • Cette adresse IP est configurée comme adresse de loopback sur chaque CPE rattaché à ce VPN.
    • Chaque CPE agit comme RP.
  6. Cliquez sur Save et soumettez la commande.
remarque

Le Multicast ne peut pas être désactivé au niveau du VPN tant qu'au moins un VLAN dispose d'une configuration spécifique au multicast.

Configurer le Multicast au niveau du VLAN​

  1. Accédez à Locations > VLANs.
  2. Ouvrez le VLAN qui doit être utilisé pour le multicast.
  3. Sélectionnez le VPN sur lequel le multicast a été activé.
  4. Ouvrez l'onglet Multicast.
remarque

L'onglet Multicast n'est visible que si :

  • Le Multicast est activé sur le VPN sélectionné
  • Le modèle de CPE prend en charge le multicast
  • Pour EC-XL, le site est sans lien de synchronisation
  1. Cliquez sur (+) Add IGMP / PIM.
  2. Sélectionnez la combinaison VLAN–VPN.
  3. Choisissez la version IGMP :
    • IGMPv2
      • Uniquement pris en charge si PIM SM est activé au niveau du VPN
    • IGMPv3
      • Pris en charge dans tous les cas
      • Recommandé et requis pour SSM
  4. (Optionnel) Configurez les Static Joins :
    • Définissez les adresses de groupe multicast
    • Lors de l'utilisation d'IGMPv3, spécifiez optionnellement une adresse source pour SSM
remarque

Le champ d'adresse source n'est affiché que pour IGMPv3. Le laisser vide signifie implicitement « toute source ».

  1. PIM BFD est automatiquement activé lorsque PIM SM est actif et ne peut pas être désactivé.
remarque

Pour demander la désactivation, contactez le support Swisscom.

  1. Enregistrez la configuration du VLAN et soumettez la commande.

EC-XL sans lien de synchronisation – Aperçu de l'utilisation des VLAN​

  • VLAN Campus-wide
    • Utilisé lorsque le trafic multicast doit être partagé entre les deux CPE et les segments LAN internes
    • Nécessite l'activation de PIM/IGMP sur le même VLAN utilisé pour la session iBGP implicite
    • Pour chaque VLAN campus-wide activé pour le multicast, les adresses IP du CPE entre le CPE 1 et le CPE 2 seront échangées de sorte que le nouveau CPE actif ait l'adresse IP la plus élevée.
  • VLAN CPE-only
    • Utilisé lorsque le multicast est limité au routage au niveau du CPE sans distribution campus-wide
    • Aucune dépendance implicite à iBGP ou MSDP
remarque

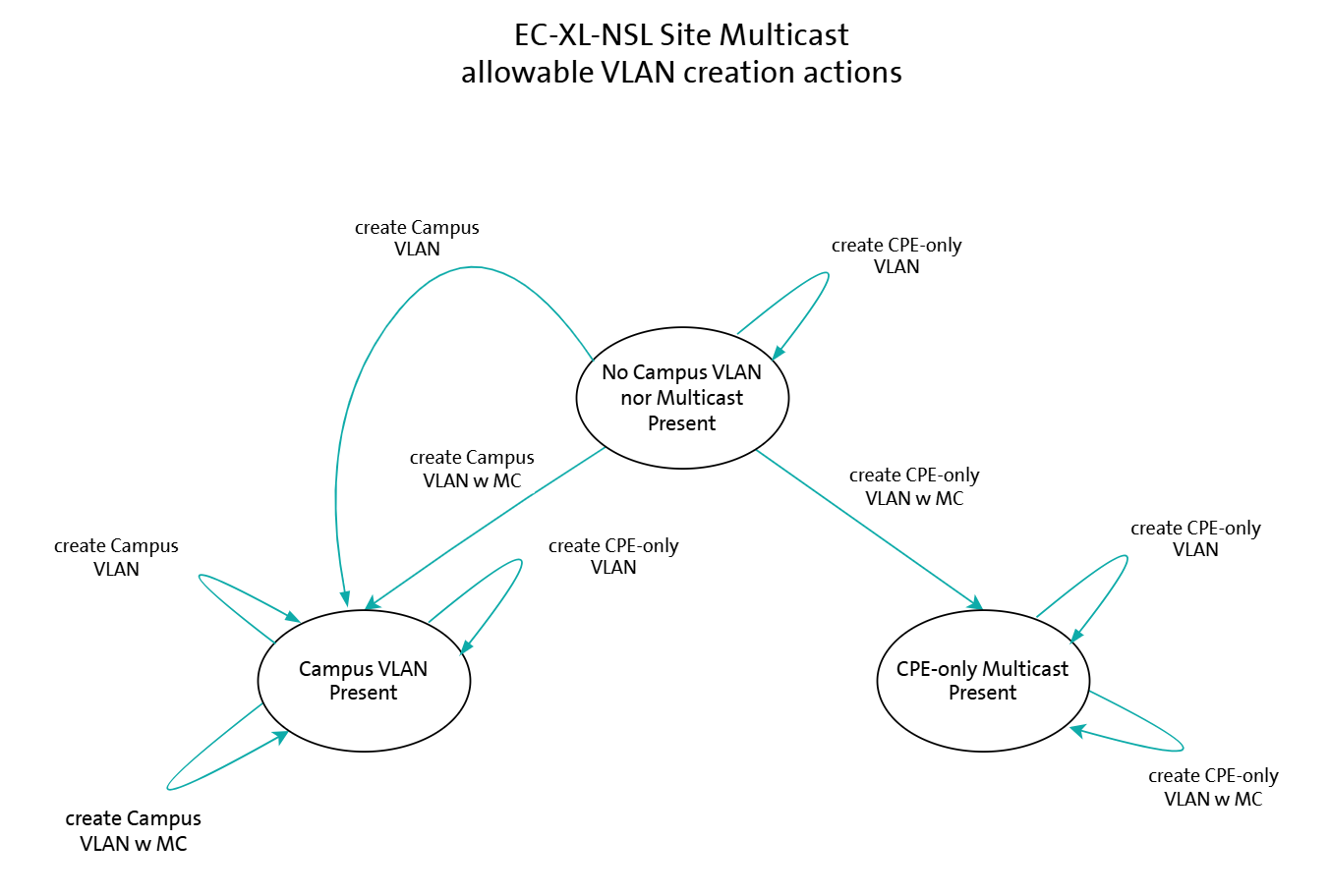

Sur les sites EC-XL sans lien de synchronisation, le Multicast ne peut être configuré que sur des VLAN Campus-wide ou des VLAN CPE-only. Le premier VLAN activé pour le multicast définit le mode et restreint la création ultérieure de VLAN en conséquence. Multicast

Informations complémentaires​

  • Les réplicateurs et les pairs MSDP sont gérés automatiquement par la plateforme et ne sont pas configurables par le client.
  • Le Dashboard fournit une vue en lecture seule des pairs MSDP gérés automatiquement sous Routing > Infrastructure MSDP Peer.
